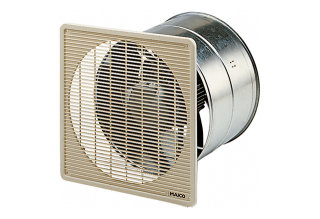

MC Axial-Wandeinbauventilator EZF 40/4 B
Unterputz, Wechselstrom, DN400
Wechselstrom-Ausführung
Axial-Wandeinbauventilator für
Unterputz-Installation, in
Wechselstromausführung.
Kurzbeschreibung
Zur Unterputzmontage.
Einbau in jeder Lage möglich.
Wandhülse aus verzinktem Stahlblech.
8-blättrige Flügelräder aus
glasfaserverstärktem Polyamid.
Kunststoff-Schutzgitter auf der
Saugseite, perlweiss, Berührungsschutz
gemäß DIN EN ISO 13857.
Thermischer Überlastungsschutz
serienmäßig.
Vibrationsfreier Lauf durch dynamisch
gewuchtetes Flügelrad und Motor
(Welle-Rotor), gemäß Gütestufe 6.3, DIN
ISO 1940, Teil 1.
Hoher lüftungsseitiger Wirkungsgrad.
Niedriges Betriebsgeräusch.
Erhöhte Langlebigkeit durch qualitativ
hochwertige Materialien wie geräuscharme
Kugellager.
Ventilatoren sind wartungsfrei.
Förderrichtung
Die Förderrichtung ist gekennzeichnet.
Standard Abluftbetrieb, Förderrichtung
über Motor saugend.
Wechselstrommotor
Typenreihe EZF.
Asynchronmotor.
Bemessungsspannung 230 V, 50 Hz.
Schutzart IP 55. Ausnahme EZF ... D, EZF
... E IP 54.
Ventilatoren "... B": Kondensatormotoren
mit Betriebskondensator am Schutzgitter
oder an der Wandhülse.
Ventilatoren "... D": Kondensatormotoren
mit Betriebskondensator im
Anschlusskasten.
Ventilatoren "... E": Spaltpolmotoren,
nicht reversierbar.
Thermischer Überlastungsschutz
serienmäßig.
Drehzahlsteuerbar. Geräte lassen sich
mit optionalen Drehzahlsteller stufenlos
regeln oder sie lassen sich mit einem
optionalen 5-Stufentransformator
stufenweise schalten.
Reversierbar. Ausnahme: Bei Ventilatoren
mit Spaltpolmotor ("... E").
Reversierbetrieb: Der Volumenstrom
verringert sich um ca. 35 % bei
anormaler Förderrichtung.
Nicht zur Förderung
wasserdampfgesättigter Luft geeignet.
Elektrischer Anschluss
An Klemmleiste im Abschlussdeckel des
Motors.
Sicherheitshinweise
Bei freier Ansaugung darf der Ventilator
nur in Betrieb genommen werden, wenn der
Berührungsschutz des Laufrades gemäß DIN
EN ISO 13857 gewährleistet ist.
Artikel: EZF 40/4 B
Ausführung: Wandhülse
Fördervolumen: 4170 m3/h
FördervolumenNenn: 2820 m3/h / im opt.
Wirkungsgrad
Druck pfs, Nenn: 78 Pa - im opt.
Wirkungsgrad
Drehzahl nNenn: 1410 1/min - im opt.
Wirkungsgrad
Drehzahl: 1433 1/min
Laufradtyp: axial
Drehzahlsteuerbar: ja
Reversierbarkeit: ja
Spannungsart: Wechselstrom
Bemessungsspannung: 230 V
Netzfrequenz: 50 Hz
Nennleistung: 230 W / im opt.
Wirkungsgrad
INenn: 0,95 A / im opt. Wirkungsgrad
IMax: 1,6 A
Schutzart: IP 55
Wärmeklasse: B
Netzzuleitung: 3 / 1,5 mm2
Einbauort: Wand / Decke
Einbauart: Unterputz
Einbaulage: waagerecht / senkrecht
Material: Stahlblech, verzinkt
Farbe: silber
Gewicht: 10,58 kg
Gewicht mit Verpackung: 12,14 kg
Nennweite: 400 mm
Breite: 470 mm
Höhe: 470 mm
Tiefe: 300 mm
Breite mit Verpackung: 495 mm
Höhe mit Verpackung: 495 mm
Tiefe mit Verpackung: 340 mm
Fördermitteltemperatur bei IMax: -20 G C
bis 60 G C
Verpackungseinheit: 1 Stück
Gesamteffizienz e: 30,7 %
Messkategorie: A
Effizienzkategorie: statisch
Effizienzgrad N: 41,1
VSD erforderlich: nein
Herstellungsjahr: siehe Typenschild
Herstellername / Amtliche
Registriernummer / Niederlassungsort des
Herstellers: Maico
Elektroapparate-Fabrik GmbH /
Registergericht Freiburg, HRB 601233 /
Villingen-Schwenningen
PBEP / FördervolumenBEP / Pfs, BEP:
0,225 kW / 2760 m3/h / 90 Pa
nBEP: 1415 1/min
spezifisches Verhältnis: ca. 1
Informationen zur Zerlegung und
Entsorgung: siehe Montageanleitung
Informationen zu Einbau, Betrieb und
Instandhaltung: siehe Montageanleitung
Verwendete Gegenstände bei der
Effizienz-Messung, die nicht durch die
Messkategorie beschrieben sind:
Ermittlung der Energieeffizienz ohne
Schutzgitter.
SchallleistungspegelLWA7: 80 dB(A)
Verschlussklappe: ohne
