Beschreibung

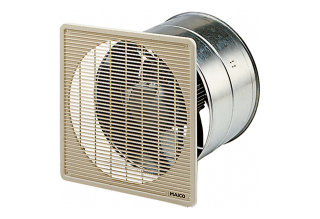

Axialer Wandeinbauventilator
Kurzbeschreibung:
Zur Unterputzmontage.
Einbau in jeder Lage möglich.
Wandhülse aus verzinktem Stahlblech.
8-blättrige Flügelräder aus
glasfaserverstärktem Polyamid.
Kunststoff-Schutzgitter auf der
Saugseite, perlweiss, Berührungsschutz
gemäss DIN EN ISO 13857.
Thermischer Überlastungsschutz
serienmässig.
Vibrationsfreier Lauf durch dynamisch
gewuchtetes Flügelrad und Motor
(Welle-Rotor), gemäss Gütestufe 6.3, DIN
ISO 1940, Teil 1.
Hoher lüftungsseitiger Wirkungsgrad,
niedriges Betriebsgeräusch.
Erhöhte Langlebigkeit durch qualitativ
hochwertige Materialien wie geräuscharme
Kugellager.
Ventilatoren sind wartungsfrei.
Reversierbarer Betrieb der Ventilatoren
möglich. Ausnahme bei Ventilatoren mit
Spaltpolmotor (*...E).
Kundenspezifische Sonderspannungen als
Sonderausführungen auf Anfrage und gegen
Mehrpreis lieferbar.
Wechselstrommotor:
Asynchronmotor.
Bemessungsspannung 230 V, 50 Hz.
Schutzart IP 54. Ausnahme EZF ... D, EZF
... E IP 54.
Ventilatoren "... B": Kondensatormotoren
mit Betriebskondensator am Schutzgitter
oder an der Wandhülse. Schutzart IP 55.
Ventilatoren "... D": Kondensatormotoren
mit Betriebskondensator im
Anschlusskasten. Schutzart IP 54.
Ventilatoren "... E": Spaltpolmotoren,
nicht reversierbar.
Thermischer Überlastungsschutz
serienmässig.
Drehzahlsteuerbar. Geräte lassen sich
mit optionalen Drehzahlsteller stufenlos
regeln oder sie lassen sich mit einem
optionalen 5-Stufentransformator
stufenweise schalten.
Reversierbar. Ausnahme: Bei Ventilatoren
mit Spaltpolmotor ("... E").
Reversierbetrieb: Der Volumenstrom
verringert sich um ca. 35 % bei
anormaler Förderrichtung.
Nicht zur Förderung
wasserdampfgesättigter Luft geeignet.
Elektrischer Anschluss:
An Klemmleiste im Abschlussdeckel des
Motors.
Technische Daten:
Artikel: EZF 30/6 B
Ausführung: Wandhülse
Fördervolumen: 0 Pa / 10 Pa / 20 Pa / 30
Pa / 40 Pa / 1.100 m3/h / 914 m3/h / 614
m3/h / 383 m3/h / 217 m3/h
Drehzahl: 930 1/min
Laufradtyp: axial
Drehzahlsteuerbar: ja
Reversierbarkeit: ja
Spannungsart: Wechselstrom
Bemessungsspannung: 230 V
Netzfrequenz: 50 Hz
Nennleistung: 60 W
Leistungsaufnahme: 60 W
INenn: 0,3 A
IMax: 0,33 A
Schutzart: 55
Wärmeklasse: B
Netzzuleitung: 3 x 1,5 mm2
Einbauort: Wand / Decke
Einbauart: Unterputz
Einbaulage: waagerecht / senkrecht
Material: Stahlblech, verzinkt
Farbe: silber
Gewicht: 6,54 kg
Gewicht mit Verpackung: 7,33 kg
Nennweite: 300 mm
Breite: 365 mm
Höhe: 365 mm
Tiefe: 300 mm
Breite mit Verpackung: 425 mm
Höhe mit Verpackung: 430 mm
Tiefe mit Verpackung: 330 mm
Fördermitteltemperatur bei Nennstrom: 60
C
Fördermitteltemperatur bei IMax: -20 C
/ 60 C
Verpackungseinheit: 1 Stück
Sortiment: C
Wechselstrom DN 300 Unterputz
