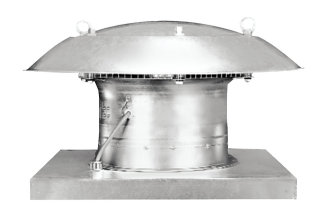

MC Axial-Dachventilator EZD 30/2 B
horizontal ausblasend,Wechselstrom,DN300
Kurzbeschreibung
Gehäuse, Grundplatte, Anströmdüse und
Regenschutzhaube aus verzinktem
Stahlblech.
Verzinktes Schutzgitter auf der
Ausblasseite, Berührungsschutz gemäß DIN
EN ISO 13857.
Stabile Transportösen ermöglichen einen
Transport per Kran.
8-blättriges Flügelrad aus
glasfaserverstärktem Polyamid.
Ventilatoren erfüllen die Anforderungen
der europäischen Ökodesign Verordnung
(EG) Nr.327/2011 Richtlinie 2009/125/EG.
Vibrationsfreier Lauf durch dynamisch
gewuchtetes Flügelrad und Motor
(Welle-Rotor), gemäß Gütestufe 6.3, DIN
ISO 1940, Teil 1.
Hoher lüftungsseitiger Wirkungsgrad,
niedriges Betriebsgeräusch.
Erhöhte Langlebigkeit durch qualitativ
hochwertige Materialien wie geräuscharme
Kugellager.
Ventilatoren sind wartungsfrei.
Für Be- oder Entlüftung mit separatem
Schalter umschaltbar (Ausnahme EZD ...
E).
Förderrichtung
Die Förderrichtung ist gekennzeichnet.
Standard Abluftbetrieb, Förderrichtung
über Motor blasend.
Wechselstrommotor
Typenreihe EZD.
Asynchronmotor.
Bemessungsspannung 230 V, 50 Hz.
Ventilatoren "... B" und "... D":
Kondensatormotoren mit
Betriebskondensator im Anschlusskasten.
Ventilatoren "... E": Spaltpolmotoren.
Schutzart EZD... D und ... E IP 54.
Schutzart EZD... B IP 55.
Drehzahlsteuerbar. Ausnahme: EZD 35/4 B.
Geräte lassen sich mit optionalen
Drehzahlsteller stufenlos regeln oder
sie lassen sich mit einem optionalen
5-Stufentransformator stufenweise
schalten.
Reversierbar. Ausnahme: Bei Ventilatoren
mit Spaltpolmotor ("... E").
Reversierbetrieb: Der Volumenstrom
verringert sich um ca. 35 % bei
anormaler Förderrichtung.
Thermischer Überlastungsschutz
serienmäßig.
Elektrischer Anschluss
Anschlusskabel, ca. 1,7 m lang.
Sicherheitshinweise
Der Ventilator darf nur in Betrieb
genommen werden, wenn der
Berührungsschutz des Laufrades gemäß DIN
EN ISO 13857 gewährleistet ist z.B. mit
Maico Schutzgitter SG.
Eine fachgerechte Festinstallation bei
waagerechter Einbaulage, fest verlegter
elektrischer Zuleitung und korrekter
Luftführung über Schacht oder Rohr ist
vorgeschrieben.
Artikel: EZD 30/2 B
Fördervolumen: 3090 m3/h
FördervolumenNenn: 2060 m3/h / im opt.
Wirkungsgrad
Druck pfs, Nenn: 135 Pa - im opt.
Wirkungsgrad
Drehzahl nNenn: 2810 1/min - im opt.
Wirkungsgrad
Drehzahl: 2820 1/min
Laufradtyp: axial
Drehzahlsteuerbar: ja
Reversierbarkeit: ja
Spannungsart: Wechselstrom
Bemessungsspannung: 230 V
Netzfrequenz: 50 Hz
Nennleistung: 375 W / im opt.
Wirkungsgrad
INenn: 1,7 A / im opt. Wirkungsgrad
IMax: 2,3 A
Schutzart: IP 55
Wärmeklasse: B
Einbauort: Dach
Einbaulage: senkrecht
Material: Stahlblech, verzinkt
Farbe: silber
Gewicht: 20,35 kg
Gewicht mit Verpackung: 24,22 kg
Nennweite: 300 mm
Breite: 660 mm
Höhe: 660 mm
Tiefe: 375 mm
Breite mit Verpackung: 725 mm
Höhe mit Verpackung: 725 mm
Tiefe mit Verpackung: 430 mm
Fördermitteltemperatur bei Nennstrom:
-20 G C bis 60 G C
Fördermitteltemperatur bei IMax: -20 G C
bis 60 G C
Verpackungseinheit: 1 Stück
Gesamteffizienz e: 34,2 %
Messkategorie: C
Effizienzkategorie: statisch
Effizienzgrad N: 43,1
Herstellungsjahr: siehe Typenschild
Herstellername / Amtliche
Registriernummer / Niederlassungsort des
Herstellers: Maico
Elektroapparate-Fabrik GmbH /
Registergericht Freiburg, HRB 601233 /
Villingen-Schwenningen
PBEP / FördervolumenBEP / Pfs, BEP: 0,38
kW / 2670 m3/h / 175 Pa
nBEP: 2810 1/min
spezifisches Verhältnis: ca. 1
Informationen zur Zerlegung und
Entsorgung: siehe Montageanleitung
Informationen zu Einbau, Betrieb und
Instandhaltung: siehe Montageanleitung
Verwendete Gegenstände bei der
Effizienz-Messung, die nicht durch die
Messkategorie beschrieben sind:
Ermittlung der Energieeffizienz ohne
Schutzgitter und Dachhaube.
SchallleistungspegelLWA7: 89 dB(A)
