Beschreibung

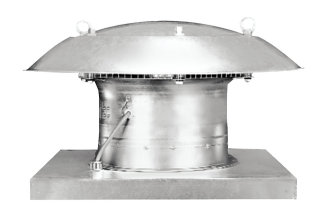

Axialer Dachventilator
Kurzbeschreibung:
Gehäuse, Grundplatte, Anstromdüse und
Regenschutzhaube aus verzinktem
Stahlblech.
Verzinktes Schutzgitter auf der
Ausblasseite, Berührungsschutz gemäss
DIN EN ISO 13857.
Stabile Transportösen ermöglichen einen
Transport per Kran.
8-blättriges Flügelrad aus
glasfaserverstärktem Polyamid.
Thermischer Überlastungsschutz
serienmässig.
Ventilatoren erfüllen die Anforderungen
der europäischen Ökodesign Verordnung
(EG) Nr.327/2011 Richtlinie 2009/125/EG.
Vibrationsfreier Lauf durch dynamisch
gewuchtetes Flügelrad und Motor
(Welle-Rotor), gemäss Gütestufe 6.3, DIN
ISO 1940, Teil 1.
Hoher lüftungsseitiger Wirkungsgrad,
niedriges Betriebsgeräusch.
Erhöhte Langlebigkeit durch qualitativ
hochwertige Materialien wie geräuscharme
Kugellager.
Ventilatoren sind wartungsfrei.
Reversierbarer Betrieb der Ventilatoren
möglich.
Kundenspezifische Sonderspannungen als
Sonderausführungen auf Anfrage und gegen
Mehrpreis lieferbar.
Für Be- oder Entlüftung mit separatem
Schalter umschaltbar (Ausnahme EZD ...
E).
Wechselstrommotor:
Asynchronmotor.
Bemessungsspannung 230 V, 50 Hz.
Ventilatoren "... B" und "... D":
Kondensatormotoren mit
Betriebskondensator im Anschlusskasten.
Ventilatoren "... E": Spaltpolmotoren.
Schutzart EZD... D und ... E IP 54.
Schutzart EZD... B IP 55.
Drehzahlsteuerbar.
Geräte lassen sich mit optionalen
Drehzahlsteller stufenlos regeln oder
sie lassen sich mit einem optionalen
5-Stufentransformator stufenweise
schalten.
Reversierbar. Ausnahme: Bei Ventilatoren
mit Spaltpolmotor ("... E").
Reversierbetrieb: Der Volumenstrom
verringert sich um ca. 35 % bei
anormaler Förderrichtung.
Thermischer Überlastungsschutz
serienmässig.
Elektrischer Anschluss:
Anschlusskabel, ca. 1,7 m lang.
Technische Daten:
Artikel: EZD 25/2 B
Fördervolumen: 0 Pa / 10 Pa / 20 Pa / 30
Pa / 40 Pa / 60 Pa / 80 Pa / 1.900 m3/h
/ 1.664 m3/h / 1.581 m3/h / 1.512 m3/h /
1.427 m3/h / 1.255 m3/h / 1.094 m3/h
FördervolumenNenn: 1.290 m3/h / im opt.
Wirkungsgrad
Druck pfs, Nenn: 112 Pa / im opt.
Wirkungsgrad
Drehzahl nNenn: 2.930 1/min / im opt.
Wirkungsgrad
Drehzahl: 2.954 1/min
Laufradtyp: axial
Drehzahlsteuerbar: ja
Reversierbarkeit: ja
Spannungsart: Wechselstrom
Bemessungsspannung: 230 V
Netzfrequenz: 50 Hz
Nennleistung: 180 W / im opt.
Wirkungsgrad
INenn: 1 A / im opt. Wirkungsgrad
IMax: 1,3 A
Schutzart: 55
Wärmeklasse: F
Einbauort: Dach
Einbaulage: senkrecht
Material: Stahlblech, verzinkt
Farbe: silber
Gewicht: 16,87 kg
Gewicht mit Verpackung: 19,24 kg
Nennweite: 250 mm
Breite: 570 mm
Höhe: 570 mm
Tiefe: 325 mm
Breite mit Verpackung: 615 mm
Höhe mit Verpackung: 615 mm
Tiefe mit Verpackung: 375 mm
Fördermitteltemperatur bei Nennstrom:
horizontal ausblasend Wechselstrom DN250
