Beschreibung

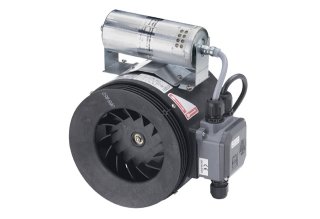

Halbradial-Rohrventilator
Besondere Eigenschaften:
Halbradial-Rohrventilator,
explosionsgeschützt, Medium Gas.
Explosionsschutz und Zulassungen nach
ATEX und IECEx.
Ex II 2 G Ex eb IIB + H2 T3/T4 Gb Ex II
2 G Ex h IIB + H2 T3/T4 Gb.
Für Einsatztemperaturen von -20 C <= Ta
<= +50 C.
Für alle Gase und Dämpfe der Ex-Gruppe
IIA und IIB und zusätzlich für
Wasserstoff qualifiziert.
MAICO Ex-Ventilatoren erfüllen die
Sicherheitsanforderungen der
Europäischen Richtlinie RL 2014/34/EU
für Geräte und Schutzsysteme in
explosionsgefährdeten Bereichen.
Für Zone 1 und 2.
Zündschutzarten: "e" - erhöhte
Sicherheit und "c" - konstruktive
Sicherheit.
Schutzart IP 64.
Wechselstromausführung.
Gehäuse aus hochwertigem, leitfähigem
Kunststoff, antistatisch.
Kompakte Bauform für platzbeengte
Einbauverhältnisse.
Zur Montage in ein Rohrsystem.
Einfacher Einbau da die Anströmrichtung
gleich Ausströmrichtung ist.
Einbau in jeder Lage möglich.
Laufrad:
Halbradiallaufrad aus leitfähigem
Kunststoff, strömungstechnisch günstig.
Wuchtgüte der Motor-Laufradkombination G
6,3 nach Kategorie BV-3 gemäss ISO
14694.
Motor:
Robuster Motor mit Kugellager,
wartungsfrei.
Kondensatormotor mit Betriebskondensator
anschlussfertig am Ventilator verbaut.
Betriebsart S1 (Dauerbetrieb).
Elektrischer Anschluss:
Klemmenkasten am Ventilatorgehäuse
montiert, Ex-geschützt, mit
Kabelverschraubung.
Technische Daten:
Artikel: ERM 25 Ex e
Fördervolumen: 0 Pa / 20 Pa / 40 Pa / 60
Pa / 80 Pa / 100 Pa / 120 Pa / 140 Pa /
160 Pa / 180 Pa / 870 m3/h / 860 m3/h /
840 m3/h / 820 m3/h / 810 m3/h / 765
m3/h / 720 m3/h / 675 m3/h / 645 m3/h /
585 m3/h
Drehzahl: 2.820 1/min
Laufradtyp: halbradial
Drehzahlsteuerbar: nein
Spannungsart: Wechselstrom
Bemessungsspannung: 230 V
Netzfrequenz: 50 Hz
Nennleistung: 300 W
cos: 0,93
INenn: 1,4 A
Imax bei UNenn: 1,4 A
Schutzart: 64
Wärmeklasse: F
Netzzuleitung: 3 x 1,5 mm2
Einbaulage: senkrecht / waagerecht
Material Gehäuse: Kunststoff
Material Laufrad: Kunststoff
Farbe: signalschwarz, ähnlich RAL 9004
Gewicht: 7,35 kg
Gewicht mit Verpackung: 8,38 kg
Nennweite: 250 mm
Breite: 340 mm
Höhe: 337,5 mm
Tiefe: 232 mm
Breite mit Verpackung: 365 mm
Höhe mit Verpackung: 365 mm
Tiefe mit Verpackung: 250 mm
EX-Bezeichnung nach ATEX-Richtlinie: Ex
II 2 G
EX-Bezeichnung nach Norm: Ex eb IIB + H2
T3 Gb / Ex h IIB + H2 T3 Gb
Ta-Umgebungstemperatur: -20 C <= Ta <=
+50 C
IA/IN: 3,5
Zeit tE: 19
Betriebsart: S1
EG-Baumusterprüfbescheinigung: TÜV-A
18ATEX0052 X, IECEx EPS 19.0025X
Temperaturklasse: T3
Kondensator Kapazität / Spannung:
16F/280V
Wärmeklasse von Isolierstoffen Th. Cl.:
155 (F)
