Beschreibung

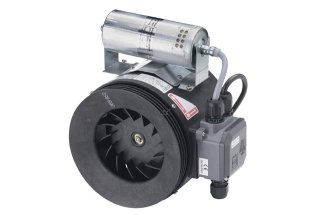

Halbradial-Rohrventilator
Besondere Eigenschaften:
Halbradial-Rohrventilator,
explosionsgeschützt, Medium Gas.
Explosionsschutz und Zulassungen nach
ATEX und IECEx.
Ex II 2 G Ex eb IIB + H2 T3/T4 Gb Ex II
2 G Ex h IIB + H2 T3/T4 Gb.
Für Einsatztemperaturen von -20 C <= Ta
<= +50 C.
Für alle Gase und Dämpfe der Ex-Gruppe
IIA und IIB und zusätzlich für
Wasserstoff qualifiziert.
MAICO Ex-Ventilatoren erfüllen die
Sicherheitsanforderungen der
Europäischen Richtlinie RL 2014/34/EU
für Geräte und Schutzsysteme in
explosionsgefährdeten Bereichen.
Für Zone 1 und 2.
Zündschutzarten: "e" - erhöhte
Sicherheit und "c" - konstruktive
Sicherheit.
Schutzart IP 64.
Wechselstromausführung.
Gehäuse aus hochwertigem, leitfähigem
Kunststoff, antistatisch.
Kompakte Bauform für platzbeengte
Einbauverhältnisse.
Zur Montage in ein Rohrsystem.
Einfacher Einbau da die Anströmrichtung
gleich Ausströmrichtung ist.
Einbau in jeder Lage möglich.
Laufrad:
Halbradiallaufrad aus leitfähigem
Kunststoff, strömungstechnisch günstig.
Wuchtgüte der Motor-Laufradkombination G
6,3 nach Kategorie BV-3 gemäss ISO
14694.
Motor:
Robuster Motor mit Kugellager,
wartungsfrei.
Kondensatormotor mit Betriebskondensator
anschlussfertig am Ventilator verbaut.
Betriebsart S1 (Dauerbetrieb).
Elektrischer Anschluss:
Klemmenkasten am Ventilatorgehäuse
montiert, Ex-geschützt, mit
Kabelverschraubung.
Technische Daten:
Artikel: ERM 18 Ex e
Fördervolumen: 0 Pa / 20 Pa / 40 Pa / 60
Pa / 80 Pa / 100 Pa / 120 Pa / 140 Pa /
160 Pa / 180 Pa / 310 m3/h / 275 m3/h /
260 m3/h / 240 m3/h / 220 m3/h / 195
m3/h / 170 m3/h / 140 m3/h / 120 m3/h /
80 m3/h
Drehzahl: 2.780 1/min
Laufradtyp: halbradial
Drehzahlsteuerbar: nein
Spannungsart: Wechselstrom
Bemessungsspannung: 230 V
Netzfrequenz: 50 Hz
Nennleistung: 50 W
cos: 0,9
INenn: 0,25 A
Imax bei UNenn: 0,25 A
Schutzart: 64
Wärmeklasse: B
Netzzuleitung: 3 x 1,5 mm2
Einbaulage: senkrecht / waagerecht
Material Gehäuse: Kunststoff
Material Laufrad: Kunststoff
Farbe: signalschwarz, ähnlich RAL 9004
Gewicht: 3,57 kg
Gewicht mit Verpackung: 3,83 kg
Nennweite: 180 mm
Breite: 262 mm
Höhe: 252 mm
Tiefe: 187 mm
Breite mit Verpackung: 255 mm
Höhe mit Verpackung: 190 mm
Tiefe mit Verpackung: 240 mm
EX-Bezeichnung nach ATEX-Richtlinie: Ex
II 2 G
EX-Bezeichnung nach Norm: Ex eb IIB + H2
T4 Gb / Ex h IIB + H2 T4 Gb
Ta-Umgebungstemperatur: -20 C <= Ta <=
+50 C
IA/IN: 2,5
Zeit tE: 50 sek
Betriebsart: S1
EG-Baumusterprüfbescheinigung: TÜV-A
18ATEX0052 X, IECEx EPS 19.0025X
Temperaturklasse: T4
Kondensator Kapazität / Spannung:
3F/280V
Wärmeklasse von Isolierstoffen Th. Cl.:
130 (B)
