Beschreibung
Unterputzgehäuse
Einraumentlüftung:
Unterputzgehäuse zur Aufnahme eines
Ventilators ER 60 ..., ER 100 ....
Einbau in Wohnungsküchen, Bäder und WCs.
Mit wartungsfreier
Brandschutz-Absperrvorrichtung gegen
Brandübertragung K90-18017.
Metall-Ausblasstutzen DN 75/80 mit
Metall-Absperrklappe und selbsttätiger
Auslöseeinrichtung.
Metall-Absperrklappe dient zusätzlich
als Kaltrauchklappe.
Leicht ausbaubare Rückschlagklappe,
dadurch einfache und schnelle Reinigung.
Einbau innerhalb und ausserhalb des
Schachtes in Wand und Decke möglich.
Zugelassen für Ausblasrichtung nach
oben, rechts oder links.
Geringe Bautiefe des Unterputzgehäuses
und der Abdeckung.
Mit Putzschutzdeckel.
Praktische Schnappbefestigung und
elektrische Steckverbindung für schnelle
Montage des Ventilators im Gehäuse.
Sollbruchstellen im Gehäuse zur Nutzung
des Absaugstutzen ER-AS für die
WC-Sitzentlüftung.
Kunststoffteile normal entflammbar nach
Klasse B 2.
Allgemeine bauaufsichtliche Zulassung,
Zulassungs-Nr.: Z-51.1-46.
Zulassungsbescheide auf Anfrage oder auf
unserer Homepage
www.maico-ventilatoren.com.
Zweitraumentlüftung:
Zweitraumanschluss-Set ER-ZR für die
Zweitraumentlüftung.
Im ER-UPD-Gehäuse sind für den
zusätzlichen Anschlussstutzen rechts,
links und unten Sollbruchstellen
eingearbeitet.
Für die Zweitraumentlüftung einsetzbare
Ventilatortypen laut DIN 18017-3: ER
100, ER 100 VZ, ER 100 VZ 15, ER 100
VZC, ER 100 G, ER 100 I, ER 100 D oder
ER 100 RC.
Hauptraum: 60 m3/h
Zweitraum: 40 m3/h
Technische Daten:
Artikel: ER - UPD
Ausführung: Metall-Ausblasstutzen
seitlich mit Metall-Absperrklappe mit
selbsttätiger Auslöseeinrichtung, ohne
Brandschutzgehäuse, Zweitraumanschluss
rechts/links/unten möglich
Luftrichtung: Entlüftung
Einbauort: Wand / Decke
Einbauart: Unterputz
Material: Kunststoff
Farbe: schwarz
Gewicht: 0,66 kg
Gewicht mit Verpackung: 0,93 kg
Brandschutz: ja
Absperrvorrichtung: integriert
Ausblasrichtung: seitlich
Anschlussdurchmesser: 75 mm / 80 mm
Breite: 225 mm
Höhe: 225 mm
Tiefe: 108 mm
Breite mit Verpackung: 310 mm
Höhe mit Verpackung: 240 mm
Tiefe mit Verpackung: 120 mm
Zulassungsnummer: Z-51.1-46
Verpackungseinheit: 1 Stück
Sortiment: B
GTIN (EAN): 4012799939726
Artikelnummer: 0093.0972
Hersteller: MAICO

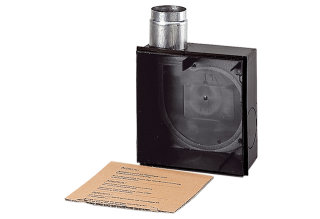

ER - UPD Unterputzgehäuse
Artikelnummer: 0093.0972
Unterputzgehaeuse fuer ER60 ER100
