Beschreibung
Unterputzgehäuse
Einraumentlüftung:
Brandschutzgehäuse zur Aufnahme eines
Ventilators ER 60 ..., ER 100 ....
Einbau in Wohnungsküchen, Bäder und WCs.
Mit wartungsfreier
Brandschutz-Absperrvorrichtung gegen
Brandübertragung K90-18017.
Metall-Ausblasstutzen DN 75/80 mit
Metall-Absperrklappe und selbsttätiger
Auslösevorrichtung.
Metall-Absperrklappe dient zusätzlich
als Kaltrauchklappe.
Leicht ausbaubare Rückschlagklappe,
dadurch einfache und schnelle Reinigung.
Einbau innerhalb des Schachtes in Wand
und Decke möglich.
Zugelassen für Wandeinbau mit
Ausblasrichtung nach oben, rechts oder
links, sowie Deckeneinbau.
Geringe Bautiefe des Unterputzgehäuses
und der Abdeckung.
Mit Putzschutzdeckel.
Praktische Schnappbefestigung und
elektrische Steckverbindung für schnelle
Montage des Ventilators im Gehäuse.
Kunststoffteile normal entflammbar nach
Klasse B 2.
Allgemeine bauaufsichtliche Zulassung,
Zulassungs-Nr.: Z-51.1-46.
Zulassungsbescheide auf Anfrage oder auf
unserer Homepage
www.maico-ventilatoren.com.
Zweitraumentlüftung:
Für die Zweitraumentlüftung sind
ER-UPB-Gehäuse mit integriertem
Zweitraumanschluss-Set lieferbar:
UPB/R : rechts.
UPB/L : links.
UPB/U : unten.
Für die Zweitraumentlüftung einsetzbare
Ventilatortypen laut DIN 18017-3: ER
100, ER 100 VZ, ER 100 VZ 15, ER 100
VZC, ER 100 G, ER 100 I, ER 100 D oder
ER 100 RC.
Hauptraum: 60 m3/h
Zweitraum: 40 m3/h
Technische Daten:
Artikel: ER - UPB/R
Ausführung: Metall-Ausblasstutzen
seitlich mit Metall-Absperrklappe mit
selbsttätiger Auslöseeinrichtung, mit
Brandschutzgehäuse, Zweitraumanschluss
rechts
Luftrichtung: Entlüftung
Einbauort: Wand / Decke
Einbauart: Unterputz
Material: Kunststoff
Farbe: schwarz
Gewicht: 2,67 kg
Gewicht mit Verpackung: 3,14 kg
Brandschutz: ja
Absperrvorrichtung: integriert
Ausblasrichtung: seitlich
Anschlussdurchmesser: 75 mm / 80 mm
Breite: 249 mm
Höhe: 249 mm
Tiefe: 120 mm
Breite mit Verpackung: 350 mm
Höhe mit Verpackung: 350 mm
Tiefe mit Verpackung: 125 mm
Zulassungsnummer: Z-51.1-46
Verpackungseinheit: 1 Stück
Sortiment: B
GTIN (EAN): 4012799939696
Artikelnummer: 0093.0969
Hersteller: MAICO

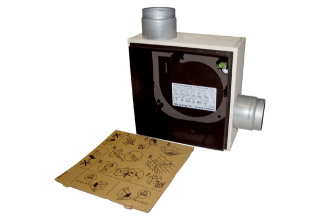

ER - UPB/R Unterputzgehäuse
