Beschreibung
Unterputzgehäuse
Einraumentlüftung:
Unterputzgehäuse zur Aufnahme eines
Ventilators ER 60 ..., ER 100 ....
Einbau in Bäder, WCs und Wohnungsküchen.
Kunststoff-Ausblasstutzen mit
selbsttätiger
Kunststoff-Rückschlagklappe.
Kunststoff-Rückschlagklappe dient
zusätzlich als Kaltrauchklappe.
Anschlussdurchmesser DN 75/80.
Leicht ausbaubare Rückschlagklappe,
dadurch einfache und schnelle Reinigung.
Einbau innerhalb und ausserhalb des
Schachtes in Wand und Decke möglich.
Geringe Bautiefe des Unterputzgehäuses
und der Abdeckung.
Zugelassen für Ausblasrichtung nach
oben, rechts oder links.
Mit Putzschutzdeckel.
Praktische Schnappbefestigung und
elektrische Steckverbindung für schnelle
Montage des Ventilators im Gehäuse.
Sollbruchstellen im Gehäuse zur Nutzung
des Absaugstutzen ER-AS für die
WC-Sitzentlüftung.
Kunststoffteile normal entflammbar nach
Klasse B 2.
Allgemeine bauaufsichtliche Zulassung,
Zulassungs-Nr.: Z-51.1-7.
Zulassungsbescheide auf Anfrage oder auf
unserer Homepage
www.maico-ventilatoren.com.
Zweitraumentlüftung:
Zweitraumanschluss-Set ER-ZR für die
Zweitraumentlüftung.
Im ER-UP/G-Gehäuse sind für den
zusätzlichen Anschlussstutzen rechts,
links und unten Sollbruchstellen
eingearbeitet.
Für die Zweitraumentlüftung einsetzbare
Ventilatortypen laut DIN 18017-3: ER
100, ER 100 VZ, ER 100 VZ 15, ER 100
VZC, ER 100 G, ER 100 I, ER 100 D oder
ER 100 RC.
Hauptraum: 60 m3/h
Zweitraum: 40 m3/h
Technische Daten:
Artikel: ER - UP/G
Ausführung: Kunststoff-Ausblasstutzen
seitlich mit selbsttätiger
Kunststoff-Rückschlagklappe, ohne
Brandschutzgehäuse, Zweitraumanschluss
rechts/links/unten möglich
Luftrichtung: Entlüftung
Einbauort: Wand / Decke
Einbauart: Unterputz
Material: Kunststoff
Farbe: schwarz
Gewicht: 0,48 kg
Gewicht mit Verpackung: 0,74 kg
Brandschutz: nein
Ausblasrichtung: seitlich
Anschlussdurchmesser: 75 mm / 80 mm
Breite: 225 mm
Höhe: 225 mm
Tiefe: 108 mm
Breite mit Verpackung: 320 mm
Höhe mit Verpackung: 240 mm
Tiefe mit Verpackung: 130 mm
Zulassungsnummer: Z-51.1-7
Verpackungseinheit: 1 Stück
Sortiment: B
GTIN (EAN): 4012799939955
Artikelnummer: 0093.0995
Hersteller: MAICO

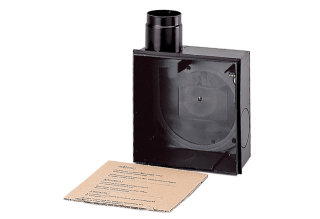

ER - UP/G Unterputzgehäuse
Artikelnummer: 0093.0995
Unterputzgehaeuse fuer ER60 ER100
