Beschreibung

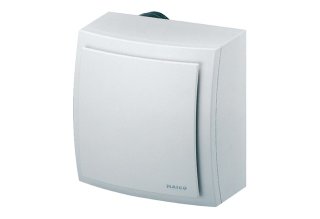

Aufputzventilator
Merkmale:
Aufputzventilator mit ISO Coarse 30 %
(G2) Filter zur Entlüftung von
Wohnungsküchen, Bädern oder WCs.
Kunststoff-Ausblasstutzen DN 75/80 mit
selbsttätiger
Kunststoff-Rückschlagklappe.
Kunststoff-Rückschlagklappe dient
zusätzlich als Kaltrauchklappe.
Gehäuse drehbar, dadurch Anschluss des
Ausblasstutzen links oben oder rechts
oben an die Hauptleitung.
Problemloser Filterwechsel ohne
Werkzeug.
Einfache und schnelle Montage des
Ventilators im Gehäuse über die
Schnappbefestigung und die elektrische
Steckverbindung.
Farbe verkehrsweiss ähnlich RAL 9016.
Alle MAICO ER-Geräte entsprechen der
Schutzart IP X5 und können somit im
Bereich 1 nach DIN VDE 0100-701, auch
bei Strahlwasser, eingebaut werden.
Details siehe Planungshinweise.
Schutzklasse II.
Die extrem steile Kennlinie zeigt das
hohe Druckvermögen der ER-Ventilatoren.
Robuster energiesparender
Kondensatormotor.
Motor mit thermischem
Überlastungsschutz.
Wartungsfrei, mit beidseitig
geschlossenen Kugellagern.
Volumenstrom-Kennlinie und Leckluftrate
geprüft vom TÜV Bayern e.V.
Leckluftvolumenstrom < 0,01 m3/h.
Schachtpegeldifferenz gemäss DIN
52210-6, geprüft vom IAB Oberursel.
Mit VDE-Zeichen.
Allgemeine bauaufsichtliche Zulassung,
Zulassungs-Nr.: Z-51.1-42.
Zulassungsbescheide auf Anfrage oder auf
unserer Homepage
www.maico-ventilatoren.com.
Technische Daten:
Artikel: ER-AP 100 H
Ausführung: Feuchtesteuerung
Fördervolumen: 0 Pa / 35 m3/h / 100 m3/h
Drehzahl: 900 1/min / 1.850 1/min
Luftrichtung: Entlüftung
Drehzahlsteuerbar: nein
SEC average: -21,88 kWh/(m2*a)
Bemessungsspannung: 230 V
Netzfrequenz: 50 Hz
Leistungsaufnahme: 10 W / 29 W
IMax: 0,09 A / 0,15 A
Schutzart: X5
Netzzuleitung: 3/5 x 1,5 mm2
Einbauort: Wand / Decke
Einbauart: Aufputz
Systemart: dezentral
Material: Kunststoff
Farbe: verkehrsweiss, ähnlich RAL 9016
Gewicht: 1,92 kg
Gewicht mit Verpackung: 2,48 kg
Filterklasse: ISO Coarse 30 % (G2)
Brandschutz: nein
Anschlussdurchmesser: 75 mm / 80 mm
Breite: 236 mm
Höhe: 236 mm
Tiefe: 217,5 mm
Breite mit Verpackung: 255 mm
Höhe mit Verpackung: 280 mm
Tiefe mit Verpackung: 255 mm
Fördermitteltemperatur bei IMax: 40 C
Nachlaufzeit: 6 min
Nachlaufzeit: Nachlaufzeit bei
Verwendung eines optionalen Schalters
(z.B. Lichtschalter) verfügbar
Zulassungsnummer: Z-51.1-42
Verpackungseinheit: 1 Stück
Sortiment: B
GTIN (EAN): 4012799841746
Artikelnummer: 0084.0174
Hersteller: MAICO
ER-AP 100 H Aufputzventilator
Artikelnummer: 0084.0174
Feuchtesteuerung 100m3/h
