Beschreibung
Ventilatoreinsatz
Merkmale:
Ventilator mit Abdeckung und ISO Coarse
30 % (G2) Filter zum Einbau in
Unterputzgehäuse ER-UP/G, ER-UPD und
ER-UPB....
Für Einraum- oder Zweiraumentlüftung mit
einem einzelnen Ventilator (Ausnahme:
Ausführung H).
Problemloser Filterwechsel ohne
Werkzeug.
Abdeckung um +- 5 drehbar, dadurch
Ausgleich bei schief eingesetztem
Gehäuse möglich.
Einfache und schnelle Montage des
Ventilators im Gehäuse über die
Schnappbefestigung und die elektrische
Steckverbindung.
Farbe verkehrsweiss ähnlich RAL 9016.
Alle MAICO ER-Geräte entsprechen der
Schutzart IP X5 und können somit im
Bereich 1 nach DIN VDE 0100-701, auch
bei Strahlwasser, eingebaut werden.
Details siehe Planungshinweise.
Schutzklasse II.
Die extrem steile Kennlinie zeigt das
hohe Druckvermögen der ER-Ventilatoren.
Robuster energiesparender
Kondensatormotor.
Motor mit thermischem
Überlastungsschutz.
Wartungsfrei, mit beidseitig
geschlossenen Kugellagern.
Volumenstrom-Kennlinie und Leckluftrate
geprüft vom TÜV Bayern e.V.
Leckluftvolumenstrom < 0,01 m3/h.
Schachtpegeldifferenz gemäss DIN
52210-6, geprüft vom IAB Oberursel.
Mit VDE-Zeichen.
Technische Daten:
Artikel: ER 100 D
Ausführung: Ausführung mit
Dreistufenschaltung
Fördervolumen: 0 Pa / 35 m3/h / 60 m3/h
/ 100 m3/h
Drehzahl: 850 1/min / 1.250 1/min /
1.900 1/min
Luftrichtung: Entlüftung
Drehzahlsteuerbar: nein
SEC average: -9,95 kWh/(m2*a)
Spannungsart: Wechselstrom
Bemessungsspannung: 230 V
Netzfrequenz: 50 Hz
Leistungsaufnahme: 10 W / 21 W / 29 W
IMax: 0,1 A / 0,12 A / 0,14 A
Schutzart: X5
Netzzuleitung: 5 x 1,5 mm2
Einbauort: Wand / Decke
Einbauart: Unterputz
Systemart: dezentral
Material: Kunststoff
Farbe: verkehrsweiss, ähnlich RAL 9016
Gewicht: 1,51 kg
Gewicht mit Verpackung: 1,8 kg
Filterklasse: ISO Coarse 30 % (G2)
Ausblasrichtung: seitlich
Breite: 250 mm
Höhe: 250 mm
Tiefe: 150 mm
Breite mit Verpackung: 280 mm
Höhe mit Verpackung: 280 mm
Tiefe mit Verpackung: 155 mm
Fördermitteltemperatur bei IMax: 40 C
Verpackungseinheit: 1 Stück
Sortiment: B
GTIN (EAN): 4012799841371
Artikelnummer: 0084.0137
Hersteller: MAICO

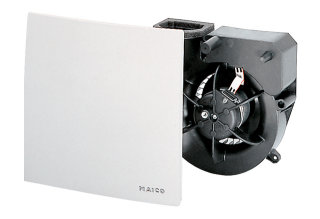

ER 100 D Ventilatoreinsatz
Artikelnummer: 0084.0137
Ventilatoreinsatz 40m3/h 60m3/h 101m3/h
