Beschreibung

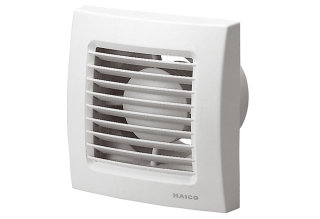

MC Kleinraumventilator ECA 120 VZ
Innengitter, Verzögerungszeit, DN120
Ausführung mit Verzögerungszeitschalter
Einschaltverzögerung ca. 50 sek.
Nachlaufzeit ca. 6 min.
Nicht drehzahlsteuerbar.
Hohes Fördervolumen trotz kompakter
Baugröße.
Kombiniert großes Fördervolumen mit
Druckstärke.
Thermischer Überlastungsschutz.
Gehäuse aus schlagfestem Kunststoff.
Schutzklasse II.
Mit VDE-GS-Zeichen, Ausnahme: ECA 120 24
V.
Mit Schutzdichtungen gegen das
Eindringen von Kondenswasser bei
Deckeneinbau.
Drehzahlsteuerung optional für
ECA-Ventilatoren in Standardausführung.
Farbe verkehrsweiß ähnlich RAL 9016.
Motor
Robuster Motor mit Kugellager,
wartungsfrei.
Für Dauerbetrieb geeignet.
Montagehinweise
Einfache, schnelle Demontage der
Abdeckung.
Schnelles Befestigen des Ventilators im
Rohr durch 2 Klemmfedern.
Elektrischer Anschluss
Elektrischer Anschluss wahlweise Auf-
oder Unterputz.
Sicherheitshinweise
ECA 120-Geräte mit der Schutzart IP 45
sind im Schutzbereich 1 gemäß DIN VDE
0100-701 einsetzbar.
Details siehe Planungshinweise.
Artikel: ECA 120 VZ
Ausführung: Verzögerungszeitschalter
Fördervolumen: 170 m3/h
Drehzahl: 2600 1/min
Drehzahlsteuerbar: nein
Reversierbarkeit: nein
Spannungsart: Wechselstrom
Bemessungsspannung: 230 V
Netzfrequenz: 50 Hz / 60 Hz
Leistungsaufnahme: 19 W
IMax: 0,14 A
Schutzart: IP 45
Netzzuleitung: 5 / 1,5 mm2
Einbauort: Wand
Einbauart: Aufputz
Einbaulage: beliebig
Material: Kunststoff
Farbe: verkehrsweiß, ähnlich RAL 9016
Gewicht: 0,9 kg
Gewicht mit Verpackung: 1,06 kg
Nennweite: 120 mm
Breite: 171 mm
Höhe: 171 mm
Tiefe: 114 mm
Breite mit Verpackung: 180 mm
Höhe mit Verpackung: 180 mm
Tiefe mit Verpackung: 140 mm
Fördermitteltemperatur bei IMax: 40 G C
Nachlaufzeit: 6 min
Einschaltverzögerung: 50 s
Schalldruckpegel: 42 dB(A) / Abstand 3
m, Freifeldbedingungen
Verpackungseinheit: 1 Stück
