Beschreibung

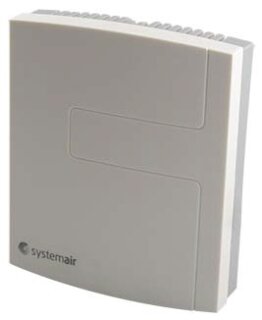

Raumbediengerät zur Feuchteregelung.Die
Funktionsweise des Reglers basiert auf
dem Vergleich der aktuellen
Raumfeuchte mit einem einstellbaren
Sollwert. Er regelt ein Ausgangssignal
von 0...10 V mit einem proportionalen
Algorithmus in direkter oder
invertierter Wirkungsweise in
Abhängigkeit der Jumper-Position JP1.
Das Ausgangssignal wird an einen
Ventilator angelegt.JP1, 1-2
geschlossen: BefeuchtungJP1, 2-3
geschlossen: EntfeuchtungDer
Feuchtesollwert wird mit dem
Drehschalter SW1 eingestellt, der
Proportionalbereich mit dem
Drehschalter SW2.Der Spannungsbereich
für den Ventilator wird mit den
Drehpotentiometern MIN und MAX
ausgewählt. Das MIN-Drehpotentiometer
wird verwendet, um die minimale
Spannung zu definieren, das
MAX-Drehpotentiometer um die
entsprechende maximale Spannung zu
definieren.Der P-Regler wird dann in
dem Bereich des eingestellten Werts
für MIN bzw. MAX betrieben.Regler zur
Montage an der Wand.
