Beschreibung

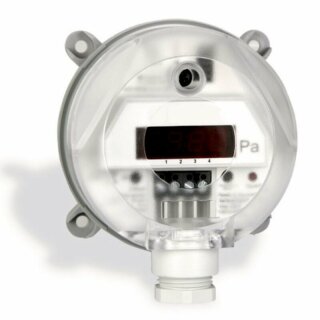

Differenzdruck-Transmitter-50..+50 Pa.
Mit Display.Für Luft und
nichtaggressive Gase.Ausgang linear:
0-10 V oder 4-20 mA
wählbar.Ausgangssignal umschaltbar auf
radizierend.Meßbereich 1: -50...+50
Pa.Zusätzlicher Schaltausgang npn.Zul.
Überdruck: 20 kPa, Berstdruck: 40
kPa.Abmessungen: ¥ 85x58mm (DxH),
Schutzart IP 54.Befestigung mit 4
Kerbschrauben2 Stück
Kanalanschlussnippel2 m PVC-Schlauch
6mmSpannungsversorgung: 18-30 V
AC/DC.Hinweis: Die Druckmessleitung
zum Messpunkt muss bauseits in min.
6mm Kupferleitung gelegt werden.Bei
längeren Leitungen wird das verlegen
als Stangenware (z.B. ¥15mm)
empfohlen. Die Übergänge von
Druckmessleitung an den Drucksensor
sowie der Anschluss des Drucksensors
an die Druckmessleitung sind bauseits
zu erstellen/anzuschließenJeder
Drucksensor benötigt zwei
Messpunkte:1x im Druckbereich (z.B.
Treppenraum) und 1x 0-Punkt (z.B.
Atmosphäre).Bevorzugt ist der
Drucksensor im Schaltschrankraum zu
montieren, eine Montage im
Druckbereich ist auch mögliche.
Position Drucksensor und Messpunkte
immer in Rücksprache mit Systemair
festlegen.
