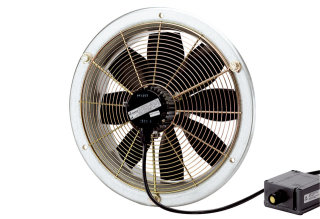

Axial-Wandventilator
Besondere Eigenschaften :
Axial-Wandventilator,
explosionsgeschützt, Medium Gas.
Explosionsschutz und Zulassungen nach
ATEX und IECEx.
Für alle Gase und Dämpfe der Ex-Gruppe
IIA und IIB und zusätzlich für
Wasserstoff qualifiziert.
MAICO Ex-Ventilatoren erfüllen die
Sicherheitsanforderungen der
Europäischen Richtlinie RL 2014/34/EU
für Geräte und Schutzsysteme in
explosionsgefährdeten Bereichen.
Für Zonen 1 und 2.
Zündschutzarten: "e" - erhöhte
Sicherheit und "c" - konstruktive
Sicherheit.
Schutzart IP 64.
Schutzgitter auf der Saugseite,
Berührungsschutz gemäss DIN EN ISO
13857.
Einbau in jeder Lage möglich.
Typenreihe:
EZQ / DZQ .. Ex e mit quadratischer
Wandplatte.
EZS / DZS .. Ex e mit Stahlwandring.
Laufrad:
Axiallaufrad aus leitfähigem Kunststoff.
Wuchtgüte der Motor-Laufradkombination G
6,3 nach Kategorie BV-3 gemäss ISO
14694.
Drehstrommotor:
Robuster Drehstrommotor mit Kugellager,
wartungsfrei.
Reversierbar.
Reversierbetrieb: Der Volumenstrom
verringert sich um ca. 35% bei anomaler
Förderrichtung.
Betriebsart S1 (Dauerbetrieb).
Drehzahlregelung mit Transformator TR...
möglich. Ausnahme: DZ.. 35/2 B Ex...
Die Temperatur im Ventilatormotor wird
durch Kaltleiter überwacht. Die
Kaltleiter müssen an ein Auslösesystem
(Sicherheitseinrichtung gemäss
Richtlinie RL 2014/34/EU) angeschlossen
werden, das den Ventilator bei zu hohen
Temperaturen dauerhaft vom Netz trennt.
Als Auslösesystem wird das
MAICO-Kaltleiterauslösesystem MVS 6 oder
TMS empfohlen.
Elektrischer Anschluss:
EZ .. Ex: Anschlussleitung ca. 0,5 m
lang.
DZ .. Ex: Anschlussleitung ca. 1,7 m
lang.
Separater Klemmenkasten, Ex-geschützt,
mit Kabelverschraubung.
Technische Daten:
Artikel: DZS 60/6 B Ex e
Ausführung: Stahlwandring
Fördervolumen: 0 Pa / 20 Pa / 40 Pa / 60
Pa / 80 Pa / 9.450 m3/h / 9.800 m3/h /
8.800 m3/h / 7.000 m3/h / 5.500 m3/h
Drehzahl: 960 1/min
Laufradtyp: axial
Drehzahlsteuerbar: ja
Reversierbarkeit: ja
Spannungsart: Drehstrom
Bemessungsspannung: 400 V
Netzfrequenz: 50 Hz
Nennleistung: 295 W
cos: 0,65
INenn: 0,66 A
Imax bei UNenn: 1,32 A
Schutzart: 64
Wärmeklasse: F
Einbauort: Wand / Decke
Einbauart: Aufputz
Einbaulage: senkrecht / waagerecht
Material: Stahlblech, verzinkt
Material Gehäuse: Stahlblech, verzinkt
Farbe: verzinkt
Gewicht: 29,4 kg
Gewicht mit Verpackung: 30,2 kg
Nennweite: 600 mm
Breite: 820 mm
Höhe: 820 mm
Tiefe: 315,5 mm
Breite mit Verpackung: 850 mm
Höhe mit Verpackung: 850 mm
Tiefe mit Verpackung: 430 mm
EX-Bezeichnung nach ATEX-Richtlinie: Ex
II 2 G
EX-Bezeichnung nach Norm: Ex eb IIB + H2
T3 Gb / Ex h IIB + H2 T3 Gb
Ta-Umgebungstemperatur: -20 C <= Ta <=
ex-geschuetzt Stahlwandring DN 600
