Beschreibung

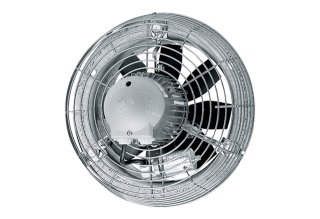

Axial-Wandventilator
Kurzbeschreibung:
Schutzgitter auf der Saugseite,
Berührungsschutz gemäss DIN EN ISO
13857.
8-blättrige Flügelräder aus
glasfaserverstärktem Polyamid.
Thermischer Überlastungsschutz
serienmässig.
Ventilatoren erfüllen die Anforderungen
der europäischen Ökodesign Verordnung
(EG) Nr.327/2011 Richtlinie 2009/125/EG.
Vibrationsfreier Lauf durch dynamisch
gewuchtetes Flügelrad und Motor
(Welle-Rotor), gemäss Gütestufe 6.3, DIN
ISO 1940, Teil 1.
Hoher lüftungsseitiger Wirkungsgrad,
niedriges Betriebsgeräusch.
Erhöhte Langlebigkeit durch qualitativ
hochwertige Materialien wie geräuscharme
Kugellager.
Ventilatoren sind wartungsfrei.
Reversierbarer Betrieb der Ventilatoren
möglich.
Kundenspezifische Sonderspannungen als
Sonderausführungen auf Anfrage und gegen
Mehrpreis lieferbar.
Einbau zur Be- und Entlüftung in jeder
Lage möglich.
Drehstrommotor:
Asynchronmotor.
Nicht zur Förderung
wasserdampfgesättigter Luft geeignet.
Bemessungsspannung 400 V, 50 Hz.
Schutzart IP 55. Ausnahme bei Typ DZQ
... D IP 54.
Drehzahlsteuerbar. Ausnahme bei Typ DZQ
40/2 B und DZS 40/2 B.
Geräte lassen sich mit einem optionalen
5-Stufentransformator stufenweise
schalten.
Reversierbar.
Reversierbetrieb: Der Volumenstrom
verringert sich um ca. 35 % bei
anormaler Förderrichtung.
Thermischer Überlastungsschutz
serienmässig. Ausnahme bei Typ DZQ/DZS
25/4 D und polumschaltbaren
Axial-Wandventilatoren auf Anfrage
erhältlich.
Die Anschlüsse sind potenzialfrei auf
Klemmen geführt und müssen an einen
Motorvollschutzschalter z.B. MV 25 oder
den Steuerstromkreis eines Schützes
angeschlossen werden.
Polumschaltbare Ventilatoren:
Überlastungsschutz mit bauseitig zu
beschaffendem Motorvollschutzschalter
gewährleisten.
Polumschaltbare Motoren mit den
Drehzahlverhältnissen 8/4 oder 4/2 sind
im Dahlanderprinzip geschaltet.
Elektrischer Anschluss:
An Klemmleiste im Abschlussdeckel des
Motors.
Technische Daten:
Artikel: DZS 50/4 B
Ausführung: Stahlwandring
Fördervolumen: 0 Pa / 10 Pa / 20 Pa / 30
Pa / 40 Pa / 60 Pa / 80 Pa / 100 Pa /
120 Pa / 140 Pa / 160 Pa / 180 Pa / 200
Pa / 250 Pa / 300 Pa / 350 Pa / 8.700
m3/h / 8.378 m3/h / 8.256 m3/h / 8.134
m3/h / 8.012 m3/h / 7.712 m3/h / 7.389
m3/h / 7.019 m3/h / 6.488 m3/h / 5.611
m3/h / 3.605 m3/h / 3.352 m3/h / 2.628
m3/h / 2.466 m3/h / 1.545 m3/h / 384
m3/h
FördervolumenNenn: 6.310 m3/h / im opt.
Wirkungsgrad
Druck pfs, Nenn: 135 Pa / im opt.
Wirkungsgrad
Drehzahl nNenn: 1.410 1/min / im opt.
Wirkungsgrad
Drehzahl: 1.438 1/min
Laufradtyp: axial
Drehzahlsteuerbar: ja
Reversierbarkeit: ja
Spannungsart: Drehstrom
Bemessungsspannung: 400 V
Netzfrequenz: 50 Hz
Nennleistung: 615 W / im opt.
Wirkungsgrad
INenn: 1,1 A / im opt. Wirkungsgrad
IMax: 1,6 A
Schutzart: 55
Wärmeklasse: F
Polumschaltbar: nein
Stahlwandring Drehstrom DN 500
