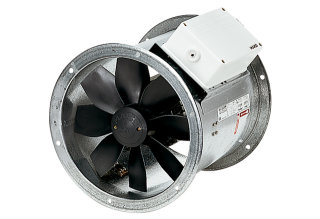

Axial-Rohrventilator
Kurzbeschreibung:
Rohrhülse aus verzinktem Stahlblech,
beidseitig mit Flansch.
8-blättrige Flügelräder aus
glasfaserverstärktem Polyamid.
Flanschbohrungen gemäss DIN EN
12220:1998.
DZR 56/6 B und DZR 56/4 B:
Flanschbohrungen gemäss DIN EN 12220:
1998.
Zur Vermeidung von
Schwingungsübertragungen auf das
Rohrsystem: Elastische
Verbindungsstutzen, Füsse und
Schwingungsdämpfer verwenden.
Thermischer Überlastungsschutz
serienmässig.
Ventilatoren erfüllen die Anforderungen
der europäischen Ökodesign Verordnung
(EG) Nr.327/2011 Richtlinie 2009/125/EG.
Vibrationsfreier Lauf durch dynamisch
gewuchtetes Flügelrad und Motor
(Welle-Rotor), gemäss Gütestufe 6.3, DIN
ISO 1940, Teil 1.
Hoher lüftungsseitiger Wirkungsgrad,
niedriges Betriebsgeräusch.
Erhöhte Langlebigkeit durch qualitativ
hochwertige Materialien wie geräuscharme
Kugellager.
Ventilatoren sind wartungsfrei.
Reversierbarer Betrieb der Ventilatoren
möglich.
Kundenspezifische Sonderspannungen als
Sonderausführungen auf Anfrage und gegen
Mehrpreis lieferbar.
Einbau in jeder Lage möglich.
Drehstrommotor:
Asynchronmotor.
Nicht zur Förderung
wasserdampfgesättigter Luft geeignet.
Bemessungsspannung 400 V, 50 Hz.
Hohe Schutzart IP 55. Ausnahme EZR/DZR
... D IP 54.
Drehzahlsteuerbar. Ausnahme bei Typ DZR
40/2 B.
Geräte lassen sich mit einem optionalen
5-Stufentransformator stufenweise
schalten.
Reversierbar.
Reversierbetrieb: Der Volumenstrom
verringert sich um ca. 35 % bei anomaler
Förderrichtung.
Thermischer Überlastungsschutz
serienmässig. Ausnahme bei Typ DZR 25/4
D und polumschaltbaren
Axial-Rohrventilatoren auf Anfrage
erhältlich.
Die Anschlüsse sind potenzialfrei auf
Klemmen geführt und müssen an einen
Motorvollschutzschalter z.B. MV 25 oder
den Steuerstromkreis eines Schützes
angeschlossen werden.
Polumschaltbare Ventilatoren:
Überlastungsschutz mit bauseitig zu
beschaffendem Motorvollschutzschalter
gewährleisten.
Elektrischer Anschluss:
Aussenliegender Klemmenkasten mit
Kabeltüllen.
Technische Daten:
Artikel: DZR 60/84 B
Fördervolumen: 0 Pa / 7.650 m3/h /
15.310 m3/h
FördervolumenNenn: 5.660 m3/h / 11.490
m3/h / im opt. Wirkungsgrad
Druck pfs, Nenn: 47 Pa / 195 Pa / im
opt. Wirkungsgrad
Drehzahl nNenn: 700 1/min / 1.430 1/min
/ im opt. Wirkungsgrad
Drehzahl: 726 1/min / 1.459 1/min
Laufradtyp: axial
Drehzahlsteuerbar: ja
Reversierbarkeit: ja
Spannungsart: Drehstrom
Bemessungsspannung: 400 V
Netzfrequenz: 50 Hz
Nennleistung: 280 W / 1.630 W / im opt.
Wirkungsgrad
INenn: 1 A / 3,1 A / im opt.
Wirkungsgrad
IMax: 3,9 A
Schutzart: 55
Wärmeklasse: F
Polumschaltbar: ja
Polanzahl bei hoher Drehzahl: 4
Polanzahl bei niedriger Drehzahl: 8
Einbaulage: waagerecht / senkrecht
Drehstrom DN 600 Rohreinbau
