Beschreibung

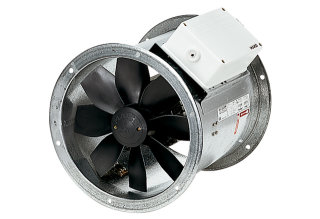

MC Axial-Rohrventilator DZR 35/2 B
DN350, Drehstrom
Drehstrom-Ausführung
Axial-Rohrventilator, in
Drehstromausführung.
Kurzbeschreibung
Rohrhülse aus verzinktem Stahlblech,
beidseitig mit Flansch.
8-blättrige Flügelräder aus
glasfaserverstärktem Polyamid.
Flanschbohrungen gemäß DIN EN
12220:1998.
Zur Vermeidung von
Schwingungsübertragungen auf das
Rohrsystem: Elastische
Verbindungsstutzen, Füße und
Schwingungsdämpfer verwenden.
Ventilatoren erfüllen die Anforderungen
der europäischen Ökodesign Verordnung
(EG) Nr.327/2011 Richtlinie 2009/125/EG.
Vibrationsfreier Lauf durch dynamisch
gewuchtetes Flügelrad und Motor
(Welle-Rotor), gemäß Gütestufe 6.3, DIN
ISO 1940, Teil 1.
Hoher lüftungsseitiger Wirkungsgrad,
niedriges Betriebsgeräusch.
Erhöhte Langlebigkeit durch qualitativ
hochwertige Materialien wie geräuscharme
Kugellager.
Ventilatoren sind wartungsfrei.
Einbau in jeder Lage möglich.
Förderrichtung
Die Förderrichtung ist gekennzeichnet.
Standard Abluftbetrieb, Förderrichtung
über Motor saugend.
Drehstrommotor
Typenreihe DZR.
Asynchronmotor.
Nicht zur Förderung
wasserdampfgesättigter Luft geeignet.
Bemessungsspannung 400 V, 50 Hz.
Hohe Schutzart IP 55. Ausnahme DZR ... D
IP 54.
Drehzahlsteuerbar. Ausnahme bei Typ DZR
40/2 B.
Geräte lassen sich mit einem optionalen
5-Stufentransformator stufenweise
schalten.
Reversierbar.
Reversierbetrieb: Der Volumenstrom
verringert sich um ca. 35 % bei anomaler
Förderrichtung.
Thermischer Überlastungsschutz
serienmäßig. Ausnahme bei Typ DZR 25/4 D
und polumschaltbaren
Axial-Rohrventilatoren auf Anfrage
erhältlich.
Die Anschlüsse sind potenzialfrei auf
Klemmen geführt und müssen an einen
Motorvollschutzschalter z.B. MV 25-1
oder den Steuerstromkreis eines Schützes
angeschlossen werden.
Polumschaltbare Ventilatoren:
Überlastungsschutz mit bauseitig zu
beschaffendem Motorvollschutzschalter
gewährleisten.
Elektrischer Anschluss
Außenliegender Klemmenkasten mit
Kabeltüllen.
Sicherheitshinweise
Der Ventilator darf nur in Betrieb
genommen werden, wenn der
Berührungsschutz des Laufrades gemäß DIN
EN ISO 13857 gewährleistet ist z.B. mit
Maico Schutzgitter SG.
Artikel: DZR 35/2 B
Fördervolumen: 5900 m3/h
FördervolumenNenn: 4100 m3/h / im opt.
Wirkungsgrad
Druck pfs, Nenn: 265 Pa - im opt.
Wirkungsgrad
Drehzahl nNenn: 2840 1/min - im opt.
Wirkungsgrad
Drehzahl: 2889 1/min
Laufradtyp: axial
Drehzahlsteuerbar: ja
Reversierbarkeit: ja
Spannungsart: Drehstrom
Bemessungsspannung: 400 V
Netzfrequenz: 50 Hz
Nennleistung: 750 W / im opt.
Wirkungsgrad
INenn: 1,2 A / im opt. Wirkungsgrad
IMax: 1,6 A
Schutzart: IP 55
Wärmeklasse: F
Polumschaltbar: nein
Netzzuleitung: 7 / 1,5 mm2
Einbaulage: waagerecht / senkrecht
Material: Stahlblech, verzinkt
Farbe: silber
Gewicht: 12,93 kg
Gewicht mit Verpackung: 14,69 kg
Nennweite: 350 mm
Breite: 420 mm
Höhe: 474 mm
Tiefe: 320 mm
Breite mit Verpackung: 475 mm
Höhe mit Verpackung: 495 mm
Tiefe mit Verpackung: 355 mm
Fördermitteltemperatur bei Nennstrom: 60
G C
Fördermitteltemperatur bei IMax: 60 G C
Verpackungseinheit: 1 Stück
Gesamteffizienz e: 58 %
Messkategorie: D
Effizienzkategorie: total
Effizienzgrad N: 65,4
VSD erforderlich: nein
Herstellungsjahr: siehe Typenschild
Herstellername / Amtliche
Registriernummer / Niederlassungsort des
Herstellers: Maico
Elektroapparate-Fabrik GmbH /
Registergericht Freiburg, HRB 601233 /
Villingen-Schwenningen
PBEP / FördervolumenBEP / Pfs, BEP: 0,67
kW / 5180 m3/h
nBEP: 2860 1/min
spezifisches Verhältnis: ca. 1
Informationen zur Zerlegung und
Entsorgung: siehe Montageanleitung
Informationen zu Einbau, Betrieb und
Instandhaltung: siehe Montageanleitung
Verwendete Gegenstände bei der
Effizienz-Messung, die nicht durch die
Messkategorie beschrieben sind: -
pf, BEP: 270 Pa
SchallleistungspegelLWA5: 88 dB(A)
Gleichstrommotor: false
