Beschreibung

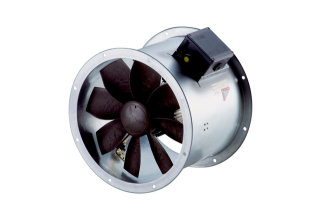

Axial-Rohrventilator
Besondere Eigenschaften:
Axial-Rohrventilator,
explosionsgeschützt, Medium Gas.
Explosionsschutz und Zulassungen nach
ATEX und IECEx.
Ex II 2 G Ex eb IIB + H2 T3/T4 Gb / Ex
II 2 G Ex h IIB + H2 T3/T4 Gb.
Einsatztemperaturen abhängig von
Temperaturklasse: T3 -20 C <= Ta <= +60
C, T4 -20 C <= Ta <= +40 C.
Für alle Gase und Dämpfe der Ex-Gruppe
IIA und IIB und zusätzlich für
Wasserstoff qualifiziert.
MAICO Ex-Ventilatoren erfüllen die
Sicherheitsanforderungen der
Europäischen Richtlinie RL 2014/34/EU
für Geräte und Schutzsysteme in
explosionsgefährdeten Bereichen.
Für Zone 1 und 2.
Zündschutzarten: "e" - erhöhte
Sicherheit und "c" - konstruktive
Sicherheit.
Schutzart IP 64.
Für Be- oder Entlüftung umschaltbar.
Rohrhülse aus verzinktem Stahlblech,
beidseitig mit Flansch - Lochbild nach
DIN 24155.
Zur einfachen und direkten Montage in
ein Rohrsystem.
Einbau in jeder Lage möglich.
Laufrad:
Axiallaufrad aus leitfähigem Kunststoff.
Wuchtgüte der Motor-Laufradkombination G
6,3 nach Kategorie BV-3 gemäss ISO
14694.
Motor:
Robuster Drehstrommotor mit Kugellager,
wartungsfrei.
Reversierbar.
Reversierbetrieb: Der Volumenstrom
verringert sich um ca. 35 % bei anomaler
Förderrichtung.
Betriebsart S1 (Dauerbetrieb).
Drehzahlregelung mit Transformator TR...
möglich. Ausnahme: DZR 35/2 B Ex...
Die Temperatur im Ventilatormotor wird
durch Kaltleiter überwacht. Die
Kaltleiter müssen an ein Auslösesystem
(Sicherheitseinrichtung gemäss
Richtlinie RL 2014/34/EU) angeschlossen
werden, das den Ventilator bei zu hohen
Temperaturen dauerhaft vom Netz trennt.
Als Auslösesystem wird das
MAICO-Kaltleiterauslösesystem MVS 6 oder
TMS empfohlen.
Elektrischer Anschluss:
Klemmenkasten am Ventilator montiert,
Ex-geschützt, mit Kabelverschraubung.
Technische Daten:
Artikel: DZR 25/4 B Ex e
Fördervolumen: 0 Pa / 20 Pa / 40 Pa / 60
Pa / 80 Pa / 980 m3/h / 920 m3/h / 450
m3/h / 320 m3/h / 150 m3/h
Drehzahl: 1.475 1/min
Laufradtyp: axial
Drehzahlsteuerbar: ja
Reversierbarkeit: ja
Spannungsart: Drehstrom
Bemessungsspannung: 400 V
Netzfrequenz: 50 Hz
Nennleistung: 38 W
cos: 0,28
INenn: 0,19 A
Imax bei UNenn: 0,19 A
Schutzart: 64
Wärmeklasse: F
Einbaulage: senkrecht / waagerecht
Material: Stahlblech, verzinkt
Material Gehäuse: Stahlblech, verzinkt
Farbe: verzinkt
Gewicht: 8,52 kg
Gewicht mit Verpackung: 9,44 kg
Nennweite: 250 mm
Breite: 372 mm
Höhe: 372 mm
Tiefe: 300 mm
Breite mit Verpackung: 420 mm
Höhe mit Verpackung: 430 mm
Tiefe mit Verpackung: 330 mm
EX-Bezeichnung nach ATEX-Richtlinie: Ex
II 2 G
EX-Bezeichnung nach Norm: Ex eb IIB + H2
T3 Gb / Ex h IIB + H2 T3 Gb
Ta-Umgebungstemperatur: -20 C <= Ta <=
+60 C
IA/IN: 3,7
Zeit tA: 450 sek
