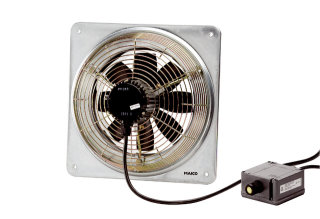

MC Axial-Wandventilator DZQ 35/4 B Ex e
Wandplatte, Drehstrom, Ex-Schutz, DN350
Produktausführung
Drehstrommotor
Ex II 2G Ex eb IIB+H2 T3/T4 Gb X / Ex II
2G Ex h IIB+H2 T3/T4 Gb X.
Für Einsatztemperaturen von -20 G C <=
Ta <= +60 G C.
Für Be- oder Entlüftung umschaltbar.
Besondere Eigenschaften
Axial-Wandventilator,
explosionsgeschützt, Medium Gas.
Explosionsschutz und Zulassungen nach
ATEX und IECEx.
Für alle Gase und Dämpfe der Ex-Gruppe
IIA und IIB und zusätzlich für
Wasserstoff qualifiziert.
MAICO Ex-Ventilatoren erfüllen die
Sicherheitsanforderungen der
Europäischen Richtlinie RL 2014/34/EU
für Geräte und Schutzsysteme in
explosionsgefährdeten Bereichen.
Für Zonen 1 und 2.
Zündschutzarten: "e" - erhöhte
Sicherheit und "c" - konstruktive
Sicherheit.
Schutzart IP 64.
Schutzgitter auf der Saugseite,
Berührungsschutz gemäß DIN EN ISO 13857.
Einbau in jeder Lage möglich.
Typenreihe
EZQ / DZQ .. Ex e mit quadratischer
Wandplatte.
EZS / DZS .. Ex e mit Stahlwandring.
Laufrad
Axiallaufrad aus leitfähigem Kunststoff.
Wuchtgüte der Motor-Laufradkombination G
6,3 nach Kategorie BV-3 gemäß ISO 14694.
Förderrichtung
Die Förderrichtung ist gekennzeichnet.
Standard Abluftbetrieb, Förderrichtung
über Motor saugend.
Drehstrommotor
Robuster Drehstrommotor mit Kugellager,
wartungsfrei.
Reversierbar.
Reversierbetrieb: Der Volumenstrom
verringert sich um ca. 35% bei anomaler
Förderrichtung.
Betriebsart S1 (Dauerbetrieb).
Drehzahlregelung mit Transformator TR...
möglich. Ausnahme: DZ.. 35/2 B Ex...
Die Temperatur im Ventilatormotor wird
durch Kaltleiter überwacht. Die
Kaltleiter müssen an ein Auslösesystem
(Sicherheitseinrichtung gemäß Richtlinie
RL 2014/34/EU) angeschlossen werden, das
den Ventilator bei zu hohen Temperaturen
dauerhaft vom Netz trennt.
Als Auslösesystem wird das
MAICO-Kaltleiterauslösesystem MVS 6 oder
TMS empfohlen.
Elektrischer Anschluss
EZ .. Ex ..: Anschlussleitung ca. 0,5 m
lang.
DZ .. Ex ..: Anschlussleitung ca. 1,7 m
lang.
Separater Klemmenkasten, Ex-geschützt,
mit Kabelverschraubung.
Artikel: DZQ 35/4 B Ex e
Ausführung: Quadratische Wandplatte
Fördervolumen: 2660 m3/h
Drehzahl: 1455 1/min
Laufradtyp: axial
Drehzahlsteuerbar: ja
Reversierbarkeit: ja
Spannungsart: Drehstrom
Bemessungsspannung: 400 V
Netzfrequenz: 50 Hz
Nennleistung: 125 W
cosphi: 0,36
INenn: 0,49 A
Imax bei UNenn: 0,51 A
Schutzart: IP 64
Wärmeklasse: F
Einbauort: Wand / Decke
Einbauart: Aufputz
Einbaulage: senkrecht / waagerecht
Material: Stahlblech, verzinkt
Material Gehäuse: Stahlblech, verzinkt
Farbe: verzinkt
Gewicht: 10,6 kg
Gewicht mit Verpackung: 12,6 kg
Nennweite: 350 mm
Breite: 525 mm
Höhe: 525 mm
Tiefe: 263,5 mm
Breite mit Verpackung: 540 mm
Höhe mit Verpackung: 540 mm
Tiefe mit Verpackung: 335 mm
EX-Bezeichnung nach ATEX-Richtlinie: Ex
II 2 G
EX-Bezeichnung nach Norm: Ex eb IIB + H2
T3 Gb / Ex h IIB + H2 T3 Gb
Ta-Umgebungstemperatur: -20 G C <= Ta <=
+60 G C
IA/IN: 3,4
Zeit tA: 170 sek
Betriebsart: S1
PTC DIN 44082: M 130
EG-Baumusterprüfbescheinigung: TÜV-A 19
ATEX0102 X, IECEx EPS 19.0018X
Temperaturklasse: T3
Wärmeklasse von Isolierstoffen Th. Cl.:
155 (F)
Verpackungseinheit: 1 Stück
