Beschreibung

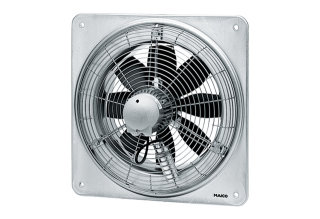

Axial-Wandventilator
Kurzbeschreibung:
Schutzgitter auf der Saugseite,
Berührungsschutz gemäss DIN EN ISO
13857.
8-blättrige Flügelräder aus
glasfaserverstärktem Polyamid.
Thermischer Überlastungsschutz
serienmässig.
Ventilatoren erfüllen die Anforderungen
der europäischen Ökodesign Verordnung
(EG) Nr.327/2011 Richtlinie 2009/125/EG.
Vibrationsfreier Lauf durch dynamisch
gewuchtetes Flügelrad und Motor
(Welle-Rotor), gemäss Gütestufe 6.3, DIN
ISO 1940, Teil 1.
Hoher lüftungsseitiger Wirkungsgrad,
niedriges Betriebsgeräusch.
Erhöhte Langlebigkeit durch qualitativ
hochwertige Materialien wie geräuscharme
Kugellager.
Ventilatoren sind wartungsfrei.
Reversierbarer Betrieb der Ventilatoren
möglich.
Kundenspezifische Sonderspannungen als
Sonderausführungen auf Anfrage und gegen
Mehrpreis lieferbar.
Einbau zur Be- und Entlüftung in jeder
Lage möglich.
Drehstrommotor:
Asynchronmotor.
Nicht zur Förderung
wasserdampfgesättigter Luft geeignet.
Bemessungsspannung 400 V, 50 Hz.
Schutzart IP 55. Ausnahme bei Typ DZQ
... D IP 54.
Drehzahlsteuerbar. Ausnahme bei Typ DZQ
40/2 B und DZS 40/2 B.
Geräte lassen sich mit einem optionalen
5-Stufentransformator stufenweise
schalten.
Reversierbar.
Reversierbetrieb: Der Volumenstrom
verringert sich um ca. 35 % bei
anormaler Förderrichtung.
Thermischer Überlastungsschutz
serienmässig. Ausnahme bei Typ DZQ/DZS
25/4 D und polumschaltbaren
Axial-Wandventilatoren auf Anfrage
erhältlich.
Die Anschlüsse sind potenzialfrei auf
Klemmen geführt und müssen an einen
Motorvollschutzschalter z.B. MV 25 oder
den Steuerstromkreis eines Schützes
angeschlossen werden.
Polumschaltbare Ventilatoren:
Überlastungsschutz mit bauseitig zu
beschaffendem Motorvollschutzschalter
gewährleisten.
Polumschaltbare Motoren mit den
Drehzahlverhältnissen 8/4 oder 4/2 sind
im Dahlanderprinzip geschaltet.
Elektrischer Anschluss:
An Klemmleiste im Abschlussdeckel des
Motors.
Technische Daten:
Artikel: DZQ 30/2 B
Ausführung: Quadratische Wandplatte
Fördervolumen: 0 Pa / 10 Pa / 20 Pa / 30
Pa / 40 Pa / 60 Pa / 80 Pa / 100 Pa /
120 Pa / 140 Pa / 160 Pa / 180 Pa / 200
Pa / 250 Pa / 300 Pa / 350 Pa / 400 Pa /
450 Pa / 3.640 m3/h / 3.547 m3/h / 3.495
m3/h / 3.442 m3/h / 3.390 m3/h / 3.293
m3/h / 3.193 m3/h / 3.086 m3/h / 2.977
m3/h / 2.859 m3/h / 2.709 m3/h / 2.530
m3/h / 1.689 m3/h / 1.391 m3/h / 1.186
m3/h / 996 m3/h / 800 m3/h / 576 m3/h
FördervolumenNenn: 2.520 m3/h / im opt.
Wirkungsgrad
Druck pfs, Nenn: 190 Pa / im opt.
Wirkungsgrad
Drehzahl nNenn: 2.810 1/min / im opt.
Wirkungsgrad
Drehzahl: 2.851 1/min
Laufradtyp: axial
Drehzahlsteuerbar: ja
Reversierbarkeit: ja
Spannungsart: Drehstrom
Bemessungsspannung: 400 V
Netzfrequenz: 50 Hz
Nennleistung: 375 W / im opt.
Wirkungsgrad
INenn: 0,85 A / im opt. Wirkungsgrad
IMax: 1,1 A
Schutzart: 55
Wärmeklasse: B
Polumschaltbar: nein
Wandplatte Drehstrom DN 300
