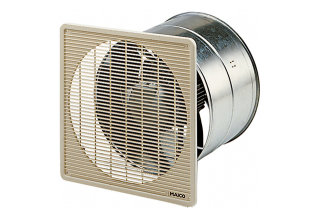

Axialer Wandeinbauventilator
Kurzbeschreibung:
Zur Unterputzmontage.
Einbau in jeder Lage möglich.
Wandhülse aus verzinktem Stahlblech.
8-blättrige Flügelräder aus
glasfaserverstärktem Polyamid.
Kunststoff-Schutzgitter auf der
Saugseite, perlweiss, Berührungsschutz
gemäss DIN EN ISO 13857.
Thermischer Überlastungsschutz
serienmässig.
Vibrationsfreier Lauf durch dynamisch
gewuchtetes Flügelrad und Motor
(Welle-Rotor), gemäss Gütestufe 6.3, DIN
ISO 1940, Teil 1.
Hoher lüftungsseitiger Wirkungsgrad,
niedriges Betriebsgeräusch.
Erhöhte Langlebigkeit durch qualitativ
hochwertige Materialien wie geräuscharme
Kugellager.
Ventilatoren sind wartungsfrei.
Reversierbarer Betrieb der Ventilatoren
möglich. Ausnahme bei Ventilatoren mit
Spaltpolmotor (*...E).
Kundenspezifische Sonderspannungen als
Sonderausführungen auf Anfrage und gegen
Mehrpreis lieferbar.
Drehstrommotor:
Asynchronmotor.
Bemessungsspannung 400 V, 50 Hz.
Schutzart IP 55. Ausnahme DZF ... D IP
54.
Drehzahlsteuerbar. Geräte lassen sich
mit einem optionalen
5-Stufentransformator stufenweise
schalten.
Reversierbar.
Reversierbetrieb: Der Volumenstrom
verringert sich um ca. 35 % bei
anormaler Förderrichtung.
Thermischer Überlastungsschutz
serienmässig. Ausnahme: DZF ... D.
Die Anschlüsse sind potenzialfrei auf
Klemmen geführt und müssen an einen
Motorvollschutzschalter z.B. MV 25 oder
den Steuerstromkreis eines Schützes
angeschlossen werden.
Nicht zur Förderung
wasserdampfgesättigter Luft geeignet.
Elektrischer Anschluss:
An Klemmleiste im Abschlussdeckel des
Motors.
Technische Daten:
Artikel: DZF 45/4 B
Ausführung: Wandhülse
Fördervolumen: 0 Pa / 10 Pa / 20 Pa / 30
Pa / 40 Pa / 60 Pa / 80 Pa / 100 Pa /
120 Pa / 140 Pa / 6.045 m3/h / 5.848
m3/h / 5.697 m3/h / 5.545 m3/h / 5.365
m3/h / 4.975 m3/h / 4.466 m3/h / 3.835
m3/h / 3.233 m3/h / 2.690 m3/h
FördervolumenNenn: 3.970 m3/h / im opt.
Wirkungsgrad
Druck pfs, Nenn: 116 Pa / im opt.
Wirkungsgrad
Drehzahl nNenn: 1.380 1/min / im opt.
Wirkungsgrad
Drehzahl: 1.407 1/min
Laufradtyp: axial
Drehzahlsteuerbar: ja
Reversierbarkeit: ja
Spannungsart: Drehstrom
Bemessungsspannung: 400 V
Netzfrequenz: 50 Hz
Nennleistung: 455 W / im opt.
Wirkungsgrad
INenn: 0,8 A / im opt. Wirkungsgrad
IMax: 1,1 A
Schutzart: 55
Wärmeklasse: B
Netzzuleitung: 7 x 1,5 mm2
Einbauort: Wand / Decke
Einbauart: Unterputz
Einbaulage: waagerecht / senkrecht
Material: Stahlblech, verzinkt
Farbe: silber
Gewicht: 14,41 kg
Gewicht mit Verpackung: 16,54 kg
Nennweite: 450 mm
Breite: 580 mm
Höhe: 580 mm
Tiefe: 315 mm
Breite mit Verpackung: 595 mm
Höhe mit Verpackung: 595 mm
Tiefe mit Verpackung: 365 mm
Fördermitteltemperatur bei Nennstrom: 80
C
Drehstrom Unterputz DN 450
