Beschreibung
Axialer Wandeinbauventilator
Kurzbeschreibung:
Zur Unterputzmontage.
Einbau in jeder Lage möglich.
Wandhülse aus verzinktem Stahlblech.
8-blättrige Flügelräder aus
glasfaserverstärktem Polyamid.
Kunststoff-Schutzgitter auf der
Saugseite, perlweiss, Berührungsschutz
gemäss DIN EN ISO 13857.
Thermischer Überlastungsschutz
serienmässig.
Vibrationsfreier Lauf durch dynamisch
gewuchtetes Flügelrad und Motor
(Welle-Rotor), gemäss Gütestufe 6.3, DIN
ISO 1940, Teil 1.
Hoher lüftungsseitiger Wirkungsgrad,
niedriges Betriebsgeräusch.
Erhöhte Langlebigkeit durch qualitativ
hochwertige Materialien wie geräuscharme
Kugellager.
Ventilatoren sind wartungsfrei.
Reversierbarer Betrieb der Ventilatoren
möglich. Ausnahme bei Ventilatoren mit
Spaltpolmotor (*...E).
Kundenspezifische Sonderspannungen als
Sonderausführungen auf Anfrage und gegen
Mehrpreis lieferbar.
Drehstrommotor:
Asynchronmotor.
Bemessungsspannung 400 V, 50 Hz.
Schutzart IP 55. Ausnahme DZF ... D IP
54.
Drehzahlsteuerbar. Geräte lassen sich
mit einem optionalen
5-Stufentransformator stufenweise
schalten.
Reversierbar.
Reversierbetrieb: Der Volumenstrom
verringert sich um ca. 35 % bei
anormaler Förderrichtung.
Thermischer Überlastungsschutz
serienmässig. Ausnahme: DZF ... D.
Die Anschlüsse sind potenzialfrei auf
Klemmen geführt und müssen an einen
Motorvollschutzschalter z.B. MV 25 oder
den Steuerstromkreis eines Schützes
angeschlossen werden.
Nicht zur Förderung
wasserdampfgesättigter Luft geeignet.
Elektrischer Anschluss:
An Klemmleiste im Abschlussdeckel des
Motors.
Technische Daten:
Artikel: DZF 30/6 B
Ausführung: Wandhülse
Fördervolumen: 0 Pa / 10 Pa / 20 Pa / 30
Pa / 40 Pa / 1.150 m3/h / 925 m3/h / 633
m3/h / 417 m3/h / 233 m3/h
Drehzahl: 930 1/min
Laufradtyp: axial
Drehzahlsteuerbar: ja
Reversierbarkeit: ja
Spannungsart: Drehstrom
Bemessungsspannung: 400 V
Netzfrequenz: 50 Hz
Nennleistung: 70 W
Leistungsaufnahme: 70 W
INenn: 0,18 A
IMax: 0,18 A
Schutzart: 55
Wärmeklasse: B
Netzzuleitung: 7 x 1,5 mm2
Einbauort: Wand / Decke
Einbauart: Unterputz
Einbaulage: waagerecht / senkrecht
Material: Stahlblech, verzinkt
Farbe: silber
Gewicht: 6,41 kg
Gewicht mit Verpackung: 7,22 kg
Nennweite: 300 mm
Breite: 365 mm
Höhe: 365 mm
Tiefe: 300 mm
Breite mit Verpackung: 420 mm
Höhe mit Verpackung: 430 mm
Tiefe mit Verpackung: 330 mm
Fördermitteltemperatur bei Nennstrom: 60
C
Fördermitteltemperatur bei IMax: -20 C
/ 60 C
Verpackungseinheit: 1 Stück
Sortiment: C
GTIN (EAN): 4012799851011
Artikelnummer: 0085.0101
Hersteller: MAICO

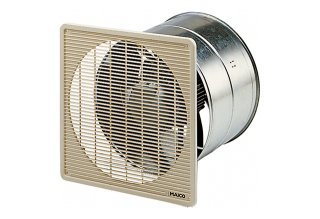

DZF 30/6 B Axialer Wandeinbauventilator
Artikelnummer: 0085.0101
Drehstrom Unterputz DN 300
