Beschreibung

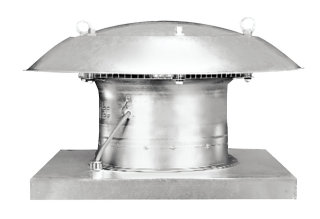

Axialer Dachventilator
Kurzbeschreibung:
Gehäuse, Grundplatte, Anstromdüse und
Regenschutzhaube aus verzinktem
Stahlblech.
Verzinktes Schutzgitter auf der
Ausblasseite, Berührungsschutz gemäss
DIN EN ISO 13857.
Stabile Transportösen ermöglichen einen
Transport per Kran.
8-blättriges Flügelrad aus
glasfaserverstärktem Polyamid.
Thermischer Überlastungsschutz
serienmässig.
Ventilatoren erfüllen die Anforderungen
der europäischen Ökodesign Verordnung
(EG) Nr.327/2011 Richtlinie 2009/125/EG.
Vibrationsfreier Lauf durch dynamisch
gewuchtetes Flügelrad und Motor
(Welle-Rotor), gemäss Gütestufe 6.3, DIN
ISO 1940, Teil 1.
Hoher lüftungsseitiger Wirkungsgrad,
niedriges Betriebsgeräusch.
Erhöhte Langlebigkeit durch qualitativ
hochwertige Materialien wie geräuscharme
Kugellager.
Ventilatoren sind wartungsfrei.
Reversierbarer Betrieb der Ventilatoren
möglich.
Kundenspezifische Sonderspannungen als
Sonderausführungen auf Anfrage und gegen
Mehrpreis lieferbar.
Für Be- oder Entlüftung mit separatem
Schalter umschaltbar (Ausnahme EZD ...
E).
Drehstrommotor:
Asynchronmotor.
Bemessungsspannung 400 V, 50 Hz.
Schutzart DZD ... D IP 54.
Schutzart DZD ... B und ... E IP 55.
Drehzahlsteuerbar. Geräte lassen sich
mit einem optionalen
5-Stufentransformator stufenweise
schalten.
Reversierbar.
Reversierbetrieb: Der Volumenstrom
verringert sich um ca. 35 % bei
anormaler Förderrichtung.
Thermischer Überlastungsschutz
serienmässig. Ausnahme: Bei Typ DZD 25/4
D (Motorschutzschalter wird bauseits
bereitgestellt).
Die Anschlüsse sind potenzialfrei auf
Klemmen geführt und müssen an einen
Motorvollschutzschalter z.B. MV 25 oder
den Steuerstromkreis eines Schützes
angeschlossen werden.
Elektrischer Anschluss:
Anschlusskabel, ca. 1,7 m lang.
Technische Daten:
Artikel: DZD 30/2 B
Fördervolumen: 0 Pa / 10 Pa / 20 Pa / 30
Pa / 40 Pa / 60 Pa / 80 Pa / 100 Pa /
120 Pa / 140 Pa / 160 Pa / 3.100 m3/h /
2.661 m3/h / 2.623 m3/h / 2.584 m3/h /
2.545 m3/h / 2.443 m3/h / 2.340 m3/h /
2.190 m3/h / 2.040 m3/h / 1.899 m3/h /
1.758 m3/h
FördervolumenNenn: 2.040 m3/h / im opt.
Wirkungsgrad
Druck pfs, Nenn: 135 Pa / im opt.
Wirkungsgrad
Drehzahl nNenn: 2.830 1/min / im opt.
Wirkungsgrad
Drehzahl: 2.920 1/min
Laufradtyp: axial
Drehzahlsteuerbar: ja
Reversierbarkeit: ja
Spannungsart: Drehstrom
Bemessungsspannung: 400 V
Netzfrequenz: 50 Hz
Nennleistung: 380 W / im opt.
Wirkungsgrad
INenn: 0,85 A / im opt. Wirkungsgrad
IMax: 1 A
Schutzart: 55
Wärmeklasse: B
Netzzuleitung: 7 x 1,5 mm2
Einbauort: Dach
Einbaulage: senkrecht
Material: Stahlblech, verzinkt
Farbe: silber
Gewicht: 20,12 kg
Gewicht mit Verpackung: 24,01 kg
Nennweite: 300 mm
Breite: 660 mm
Höhe: 660 mm
Tiefe: 375 mm
Drehstrom horizontal ausblasend DN 300
