Beschreibung

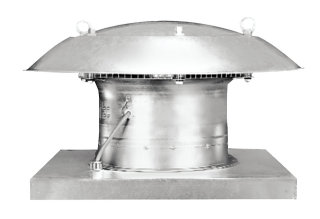

Axialer Dachventilator
Kurzbeschreibung:
Gehäuse, Grundplatte, Anstromdüse und
Regenschutzhaube aus verzinktem
Stahlblech.
Verzinktes Schutzgitter auf der
Ausblasseite, Berührungsschutz gemäss
DIN EN ISO 13857.
Stabile Transportösen ermöglichen einen
Transport per Kran.
8-blättriges Flügelrad aus
glasfaserverstärktem Polyamid.
Thermischer Überlastungsschutz
serienmässig.
Ventilatoren erfüllen die Anforderungen
der europäischen Ökodesign Verordnung
(EG) Nr.327/2011 Richtlinie 2009/125/EG.
Vibrationsfreier Lauf durch dynamisch
gewuchtetes Flügelrad und Motor
(Welle-Rotor), gemäss Gütestufe 6.3, DIN
ISO 1940, Teil 1.
Hoher lüftungsseitiger Wirkungsgrad,
niedriges Betriebsgeräusch.
Erhöhte Langlebigkeit durch qualitativ
hochwertige Materialien wie geräuscharme
Kugellager.
Ventilatoren sind wartungsfrei.
Reversierbarer Betrieb der Ventilatoren
möglich.
Kundenspezifische Sonderspannungen als
Sonderausführungen auf Anfrage und gegen
Mehrpreis lieferbar.
Für Be- oder Entlüftung mit separatem
Schalter umschaltbar (Ausnahme EZD ...
E).
Drehstrommotor:
Asynchronmotor.
Bemessungsspannung 400 V, 50 Hz.
Schutzart DZD ... D IP 54.
Schutzart DZD ... B und ... E IP 55.
Drehzahlsteuerbar. Geräte lassen sich
mit einem optionalen
5-Stufentransformator stufenweise
schalten.
Reversierbar.
Reversierbetrieb: Der Volumenstrom
verringert sich um ca. 35 % bei
anormaler Förderrichtung.
Thermischer Überlastungsschutz
serienmässig. Ausnahme: Bei Typ DZD 25/4
D (Motorschutzschalter wird bauseits
bereitgestellt).
Die Anschlüsse sind potenzialfrei auf
Klemmen geführt und müssen an einen
Motorvollschutzschalter z.B. MV 25 oder
den Steuerstromkreis eines Schützes
angeschlossen werden.
Elektrischer Anschluss:
Anschlusskabel, ca. 1,7 m lang.
Technische Daten:
Artikel: DZD 25/4 D
Fördervolumen: 0 Pa / 10 Pa / 20 Pa / 30
Pa / 40 Pa / 60 Pa / 80 Pa / 100 Pa /
800 m3/h / 695 m3/h / 574 m3/h / 447
m3/h / 392 m3/h / 307 m3/h / 205 m3/h /
77 m3/h
Drehzahl: 1.425 1/min
Laufradtyp: axial
Drehzahlsteuerbar: ja
Reversierbarkeit: ja
Spannungsart: Drehstrom
Bemessungsspannung: 400 V
Netzfrequenz: 50 Hz
Nennleistung: 50 W
IMax: 0,14 A
Schutzart: 54
Wärmeklasse: B
Netzzuleitung: 5 x 1,5 mm2
Einbauort: Dach
Einbaulage: senkrecht
Material: Stahlblech, verzinkt
Farbe: silber
Gewicht: 11,51 kg
Gewicht mit Verpackung: 13,93 kg
Nennweite: 250 mm
Breite: 570 mm
Höhe: 570 mm
Tiefe: 325 mm
Breite mit Verpackung: 610 mm
Höhe mit Verpackung: 610 mm
Tiefe mit Verpackung: 360 mm
Fördermitteltemperatur bei Nennstrom:
-20 C / 60 C
Fördermitteltemperatur bei IMax: -20 C
/ 60 C
Verpackungseinheit: 1 Stück
Sortiment: C
GTIN (EAN): 4012799874904
Drehstrom horizontal ausblasend DN 250
