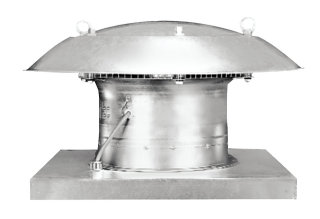

MC Axial-Dachventilator DZD 25/2 B
horizontal ausblasend, Drehstrom, DN250
Kurzbeschreibung
Gehäuse, Grundplatte, Anströmdüse und
Regenschutzhaube aus verzinktem
Stahlblech.
Verzinktes Schutzgitter auf der
Ausblasseite, Berührungsschutz gemäß DIN
EN ISO 13857.
Stabile Transportösen ermöglichen einen
Transport per Kran.
8-blättriges Flügelrad aus
glasfaserverstärktem Polyamid.
Ventilatoren erfüllen die Anforderungen
der europäischen Ökodesign Verordnung
(EG) Nr.327/2011 Richtlinie 2009/125/EG.
Vibrationsfreier Lauf durch dynamisch
gewuchtetes Flügelrad und Motor
(Welle-Rotor), gemäß Gütestufe 6.3, DIN
ISO 1940, Teil 1.
Hoher lüftungsseitiger Wirkungsgrad,
niedriges Betriebsgeräusch.
Erhöhte Langlebigkeit durch qualitativ
hochwertige Materialien wie geräuscharme
Kugellager.
Ventilatoren sind wartungsfrei.
Für Be- oder Entlüftung mit separatem
Schalter umschaltbar (Ausnahme EZD ...
E).
Förderrichtung
Die Förderrichtung ist gekennzeichnet.
Standard Abluftbetrieb, Förderrichtung
über Motor blasend.
Drehstrommotor
Typenreihe: DZD.
Asynchronmotor.
Bemessungsspannung 400 V, 50 Hz.
Schutzart DZD ... D IP 54.
Schutzart DZD ... B IP 55.
Drehzahlsteuerbar. Geräte lassen sich
mit einem optionalen
5-Stufentransformator stufenweise
schalten.
Reversierbar.
Reversierbetrieb: Der Volumenstrom
verringert sich um ca. 35 % bei
anormaler Förderrichtung.
Thermischer Überlastungsschutz
serienmäßig. Ausnahme: Bei Typ DZD 25/4
D (Motorschutzschalter wird bauseits
bereitgestellt).
Die Anschlüsse sind potenzialfrei auf
Klemmen geführt und müssen an einen
Motorvollschutzschalter z.B. MV 25-1
oder den Steuerstromkreis eines Schützes
angeschlossen werden.
Elektrischer Anschluss
Anschlusskabel, ca. 1,7 m lang.
Sicherheitshinweise
Der Ventilator darf nur in Betrieb
genommen werden, wenn der
Berührungsschutz des Laufrades gemäß DIN
EN ISO 13857 gewährleistet ist z.B. mit
Maico Schutzgitter SG.
Eine fachgerechte Festinstallation bei
waagerechter Einbaulage, fest verlegter
elektrischer Zuleitung und korrekter
Luftführung über Schacht oder Rohr ist
vorgeschrieben.
Artikel: DZD 25/2 B
Fördervolumen: 1840 m3/h
FördervolumenNenn: 1100 m3/h / im opt.
Wirkungsgrad
Druck pfs, Nenn: 125 Pa - im opt.
Wirkungsgrad
Drehzahl nNenn: 2830 1/min - im opt.
Wirkungsgrad
Drehzahl: 2844 1/min
Laufradtyp: axial
Drehzahlsteuerbar: ja
Reversierbarkeit: ja
Spannungsart: Drehstrom
Bemessungsspannung: 400 V
Netzfrequenz: 50 Hz
Nennleistung: 170 W / im opt.
Wirkungsgrad
INenn: 0,35 A / im opt. Wirkungsgrad
IMax: 0,4 A
Schutzart: IP 55
Wärmeklasse: B
Netzzuleitung: 7 / 1,5 mm2
Einbauort: Dach
Einbaulage: senkrecht
Material: Stahlblech, verzinkt
Farbe: silber
Gewicht: 14,19 kg
Gewicht mit Verpackung: 16,65 kg
Nennweite: 250 mm
Breite: 570 mm
Höhe: 570 mm
Tiefe: 325 mm
Breite mit Verpackung: 615 mm
Höhe mit Verpackung: 615 mm
Tiefe mit Verpackung: 370 mm
Fördermitteltemperatur bei Nennstrom:
-20 G C bis 60 G C
Fördermitteltemperatur bei IMax: -20 G C
bis 60 G C
Verpackungseinheit: 1 Stück
Gesamteffizienz e: 29,2 %
Messkategorie: C
Effizienzkategorie: statisch
Effizienzgrad N: 40,2
Herstellungsjahr: siehe Typenschild
Herstellername / Amtliche
Registriernummer / Niederlassungsort des
Herstellers: Maico
Elektroapparate-Fabrik GmbH /
Registergericht Freiburg, HRB 601233 /
Villingen-Schwenningen
PBEP / FördervolumenBEP / Pfs, BEP:
0,179 kW / 1540 m3/h / 122 Pa
nBEP: 2853 1/min
spezifisches Verhältnis: ca. 1
Informationen zur Zerlegung und
Entsorgung: siehe Montageanleitung
Informationen zu Einbau, Betrieb und
Instandhaltung: siehe Montageanleitung
Verwendete Gegenstände bei der
Effizienz-Messung, die nicht durch die
Messkategorie beschrieben sind:
Ermittlung der Energieeffizienz ohne
Schutzgitter und Dachhaube.
SchallleistungspegelLWA7: 91 dB(A)
