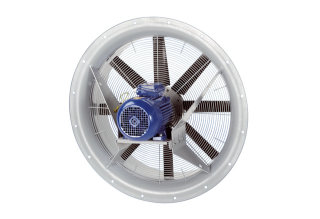

Axialventilator
Kurzbeschreibung:
Axialventilator mit Stahlwandring, in
Drehstromausführung.
Schutzgitter auf der Saugseite,
lackiert.
8- bis 10-blättrige Flügelräder aus
glasfaserverstärktem Polyamid.
Geschützt gegen Witterungseinflüsse
durch Epoxidanstrich.
Ausgelegt für den Temperaturbereich -10
C +50 C.
Ventilatoren erfüllen die Anforderungen
der europäischen Ökodesign Verordnung
(EG) Nr.327/2011 Richtlinie 2009/125/EG.
Vibrationsfreier Lauf durch dynamisch
gewuchtetes Flügelrad und Motor
(Welle-Rotor), gemäss Gütestufe 6.3, DIN
ISO 1940, Teil 1.
Hoher lüftungsseitiger Wirkungsgrad,
niedriges Betriebsgeräusch.
Hohe Schutzart IP 55.
Einfache Anbringung mittels Quadratische
Wandplatte (Zubehör).
Drehstrommotor:
Asynchronmotor.
Nicht zur Förderung
wasserdampfgesättigter Luft geeignet.
Bemessungsspannung 400 V, 50 Hz.
Schutzart IP 55.
Drehzahlsteuerbar. Geräte über
optionalen Frequenzumrichter z.B. Typ
MFU regelbar.
Der Ventilatormotor muss gegen
thermische Überlastung mit einer
stromabhängigen Schutzeinrichtung
abgesichert werden. Die
Schutzeinrichtung ist bauseitig
bereitzustellen.
Überlastungsschutz mit bauseitigem
Motorschutzschalter.
Wärmeklasse F.
Elektrischer Anschluss:
Im Klemmkasten auf Motor.
Technische Daten:
Artikel: DAS 90/4
Ausführung: Stahlring
Fördervolumen: 0 Pa / 60 Pa / 80 Pa /
100 Pa / 120 Pa / 140 Pa / 160 Pa / 180
Pa / 200 Pa / 220 Pa / 240 Pa / 260 Pa /
280 Pa / 300 Pa / 320 Pa / 340 Pa / 360
Pa / 380 Pa / 400 Pa / 420 Pa / 440 Pa /
460 Pa / 480 Pa / 500 Pa / 520 Pa / 540
Pa / 560 Pa / 45.000 m3/h / 45.080 m3/h
/ 44.400 m3/h / 43.730 m3/h / 43.050
m3/h / 42.370 m3/h / 41.690 m3/h /
40.850 m3/h / 40.000 m3/h / 39.490 m3/h
/ 38.810 m3/h / 38.470 m3/h / 37.800
m3/h / 37.120 m3/h / 36.440 m3/h /
35.760 m3/h / 35.080 m3/h / 34.240 m3/h
/ 33.390 m3/h / 32.540 m3/h / 31.690
m3/h / 30.680 m3/h / 30.000 m3/h /
29.490 m3/h / 28.810 m3/h / 27.970 m3/h
/ 27.120 m3/h
FördervolumenNenn: 22.300 m3/h / im opt.
Wirkungsgrad
Druck pfs, Nenn: 591 Pa / im opt.
Wirkungsgrad
Drehzahl nNenn: 1.480 1/min / im opt.
Wirkungsgrad
Drehzahl: 1.470 1/min
Laufradtyp: axial
Drehzahlsteuerbar: ja
Reversierbarkeit: nein
Spannungsart: Drehstrom
Bemessungsspannung: 400 V
Netzfrequenz: 50 Hz
Nennleistung: 5.945 W / im opt.
Wirkungsgrad
INenn: 11,8 A / im opt. Wirkungsgrad
IMax: 15,4 A
Schutzart: 55
Wärmeklasse: F
Einbauort: Wand
Einbaulage: senkrecht
Material: Stahlblech, lackiert
Material Gehäuse: Stahlblech, lackiert
Farbe: grau
Gewicht: 100 kg
Gewicht mit Verpackung: 162 kg
Nennweite: 900 mm
Breite: 1.130 mm
Höhe: 1.130 mm
Tiefe: 655 mm
Breite mit Verpackung: 1.300 mm
Höhe mit Verpackung: 1.300 mm
Tiefe mit Verpackung: 930 mm
Fördermitteltemperatur bei Nennstrom: 50
Drehstrom DN 900
