Beschreibung

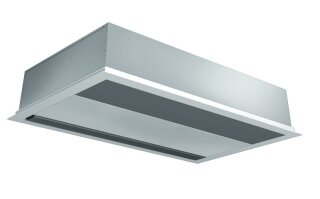

Luftschleieranlage für freihängende
(Version A), bzw. deckenbündige
Montage (Versionen B & C) in
klassischem Gerätedesign mit besonders
geringer Bauhöhe, sowie einem hohen,
besonders gutem Strömungsverhalten für
höhere Ausblashöhen im
Komfortbereich.Geräteausführung
entsprechend ISO 9001:2015Gehäuse:Die
selbsttragende Gehäusekonstruktion
besteht aus elektrolytisch verzinktem
Stahlblech, welches mit hochwertigem
Kunststoffpulver beschichtet ist (RAL
9016). Andere Farbtöne auf Anfrage.Das
Gehäuseinnere ist mit schalldämmenden
Material (Brandschutzklasse B1,
selbstverlöschend) ausgekleidet.Die
Montage der Geräte erfolgt über
Einnietmuttern M8 auf der
Geräteoberseite.Ventilatoren:in
EC-Technik, ErP 2018 konform.Einzeln
angetriebene, doppelseitig saugende EC
Hochleistungsradialventilatoren mit
Außenläufermotoren für besonders
geräuscharmen Betrieb, Blockierschutz,
sowie Übertemperaturschutz der
Elektronik. Steuerspannung 0-10V. Die
Ventilatorenanordnung
(Isolationsklasse B) gewährleistet
eine gleichmäßige Luftverteilung.Die
Ventilatoren in EC-Technik sind
besonders energieeffizient, da der
Wirkungsgrad im Teillastbetrieb
zwischen 90 und 95% liegt, gegenüber
bei AC Ventilatoren von max.
55%.Elektro-Lufterhitzer:Die
Heizleistung der
Elektro-Rippenrohr-Lufterhitzer ist 3
stufig, jedoch mit der gewählten 5
stufigen Ventilatorstufe korreliert,
regelbar. Eine Sicherheitskette,
bestehend aus, 60°C
Automatik-Sicherheitsthermostat und
80°C Sicherheitsthermostat verhindert
die Überhitzung des Gerätes. Ein 55°C
Nachlaufthermostat sorgt beim
Abschalten des Gerätes für den
erforderlichen Abtransport der
Stauwärme.Ansauggitter:Ein speziell
entwickeltes Ansauggitter aus
Micro-Stahllochblech verhindert
schädliche Ablagerungen am
Wärmetauscher und vermeidet den
Einsatz von wartungsintensiven
Umluftfiltern. Die am Ansauggitter
zurückgehaltenen Staub- und
Faserpartikel müssen lediglich
turnusmäßig abgesaugt oder abgewischt
werden. Das Ansauggitter ist im
Revisionsdeckel
integriert.Ausblasdüse:Die
strömungsgünstige Ausblasdüse ist mit
durchgehenden und zwischen 0° und 30°
arretierbaren Luftlenklamellen aus
eloxiertem Aluminium ausgestattet,
durch welche eine laminare
Luftströmung und ein hoher
Wirkungsgrad, bei geringstem
Energieeinsatz, erreicht werden. Dies
führt zu einer optimalen
Abschirmeffektivität und verhindert
hohe Energieverluste durch
eindringende Zugluft im
Eingangsbereich.Elektroanschluss:Netzan
schluss und Verbindung zur gewählten
Steuer- und Regeleinheit erfolgt über
Plug und Play Steckverbindungen durch
interne Verbindungen zur Klemmleiste
auf der Elektroniksteuerplatine im
Geräteinneren. Das Gerät muss für den
bauseitigen Anschluss nicht geöffnet
werden. Eine eventuelle Wartung
erfolgt, servicefreundlich, über die
Wartungstür an der
Geräteunterseite.Für die Installation
mehrerer Geräte zu Parallelsteuerung
mit einem Steuergerät sind die Geräte
als Master und Slave Einheiten
konfiguriert.
Einschließlich:Steuergerät eco2023-L
EC.5-stufige bzw. stufenlose
elektronische Drehzahlsteuerung , mit
LED-Display in Niedervolttechnik über
Fernbedienungstableau, mit H-O-A
Schaltung. Luftschleier- und
Heizbetrieb über Türkontakt und
Raumsensor steuerbar, programmierbare
Nachlauffunktion,
Sommer-/Winter-Schalter,
Frostschutzfunktion,
Betriebszustandsanzeige über LED sowie
potentialfreie Kontakte auf der
Steuerplatine für Betriebs -und
Störmeldung bzw. extern Ein/Aus und
20m Verbindungskabel (vom Gerät zum
Regler) RJ 45.
