Beschreibung

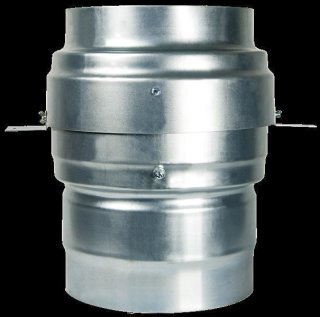

Aus verzinktem Stahlblech mit
Doppellippendichtung, metallischem
Schnellverschluss, korrosions- und
lotfreie Auslöseeinrichtung - VDS
geprüft und Intumeszenzmaterial.
Geprüft nach EN 1366-2
Freier Querschnitt mit minimalem
Druckverlust sowie runder Bauform.
Zum Einsatz in raumlufttechnischen
Anlagen von Gebäuden in beliebiger
Luftrichtung.
Klassifizierung nach DIN EN 13501-3:
2010-02:
Massivdecke (nass) EI 120 (ho io)-S
Massivdecke (trocken - Weichschott) EI
90 (ho io)-S
Brettstapel-/Brettsperrholzdecke (nass)
EI 90 (ho io)-S
Holzbalkendecke (nass) EI 90 (ho io)-S
Massivwand, leichte Trennwand
(Holzständer- und Metallständerbauweise)
sowie Schachtwand und Brettsperrholzwand
(nass) EI 90 (ve io)-S
Massivwand, leichte Trennwand
(Holzständerbauweise) sowie
Brettsperrholzwand (trocken -
Einschubelement) EI 90 (ve io)-S
Leichte Trennwand
(Metallständerbauweise) sowie
Schachtwand (trocken - Einschubelement)
EI 60 (ve io)-S
Leistungserklärung DoP/WFK/DE/2020/002
Zertifikat der Leistungsbeständigkeit
1322-CPR-08678/01
Klappenleckage nach EN 1366-2
Angeschlossen werden können
Luftleitungen brennbar und nicht
brennbar, auch einseitig mit
Abdeckgitter.
Scharnierloser, korrosionsfreier
metallischer Stellverschluss mittels
Entspannung zweier
Edelstahldoppeltorsionsfedern.
Überprüfung bei Inbetriebnahme nach
Einbau, vor Verschluss des Schachtes z.
B. durch Kamerabefahrung.
Wartung:
Die Wartung ist im Abstand von 5 Jahren
z. B. durch eine Kamerabefahrung
durchzuführen. Bei Verschmutzungen ist
die Leitung zu reinigen.
Funktionsprüfung über geschossweise
Revisionsöffnungen ist entbehrlich. Die
Lüftungsleitung sollte am oberen und
unteren Ende, sowie bei Leitungsverzügen
über eine Revisionsöffnung verfügen, die
eine Kamerabefahrung wie auch eine
Rohrreinigung ermöglicht.
Artikelnummer: W31160
Herstellung und Vertrieb:
Bartholomäus GmbH
Bachstr. 10
89607 Emerkingen
Fon +49(0)7393 9519 0
Fax +49(0)7393 9519 40
