Beschreibung

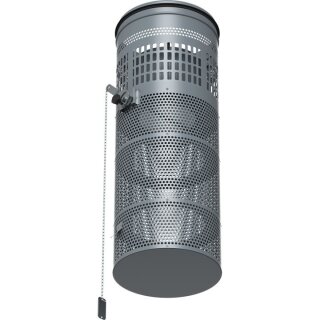

Verdrängungs-/Induktions-Hybriddurchlass
mit variabler Geometrie, für die
Luftzufuhr in Komfortlüftungssystemen
für Industrie-, Büro- und
Hallen.Highlights- Kompakte Bauweise-
Präzise Einstellung verschiedener
Auslassmuster für Heiz- und
Kühlbetrieb- gleichbleibender
Druckverlust, unabhängig von der
Einstellung des Luftdurchlasses-
Variante mit manueller oder
motorischer Verstellung- Schnelle und
einfache Installation in Höhen von 0 m
bis 5 mVersionen:- manuelle
Einstellung mit Arretierung-
motorisch, 24V Belimo Motor mit 0 -
10V SteuersignalAusführungDas
Durchlassgehäuse wird aus verzinktem
Lochblech gefertigt. Der Luftdurchlass
ist mit einer Gummidichtung
ausgestattet und passt zu den
standardmäßigen runden
Wickelfalzrohren. Der obere Teil mit
vertikaler Schlitzen ermöglicht den
Luftaustritt in vertikaler Richtung
mit höherer Ausströmgeschwindigkeit
(Induktionsbetrieb). Der untere Teil
mit runden Löchern ermöglicht den
Luftaustritt im Verdrängungsmodus. Der
interne Mechanismus regelt das
Verhältnis zwischen Induktions- und
Verdrängungsluftaustritt. Die
Positionierung des Mechanismus kann
manuell oder mit einem elektrischen
(AC 24 V) stufenlosen Stellantrieb (DC
0 V ... 10 V) erfolgen. Die manuelle
Verstellung ist über eine längere
Strecke durch ein an die Zugskette
gebundenes Seil möglich, wenn der
Auslass in größerer Höhe montiert
ist.- Größe: 200- Verstellmechanismus:
24 V AC/DC Motor, mit 0 V - 10 V
Ansteuerung- Oberflächen-
beschaffenheit: Silbergrau (RAL7001,
Glanz 30%)- Klappenposition: +45°
